SÉRIE G

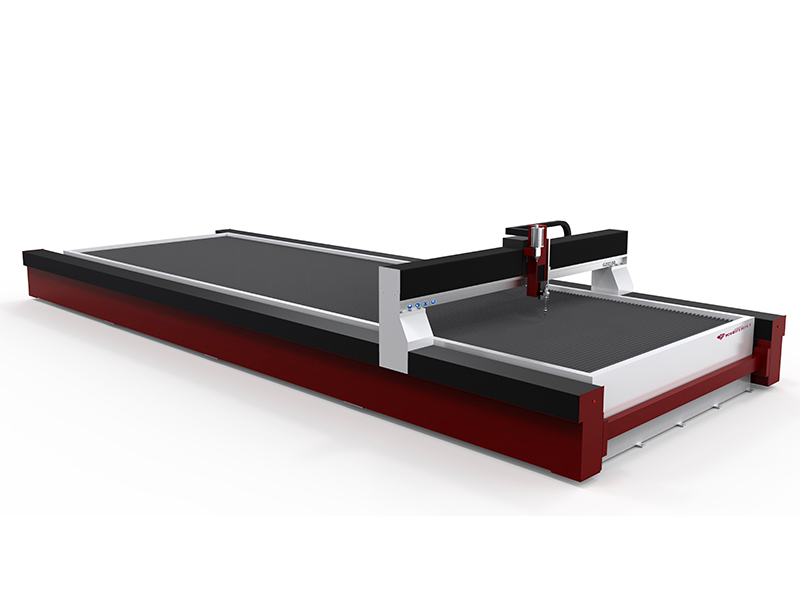

Grande pórtico estrutura máquina de corte por jato de água-Eixos x, y, z, todos podem ser personalizados
A YC tem se concentrado na fabricação das melhores máquinas de corte por jato de água desde o ano de 2005. Podemos fornecer soluções personalizadas para diferentes clientes e aplicações.Os eixos X, Y e Z da nossa máquina de corte por jato de água podem ser personalizados. Fizemos muitos casos, como 2.000 mm * 6.000 mm, 4.000 mm * 8.000 mm, 3.000 mm * 12.000 mm, a maior máquina de corte por jato de água que construímos que pode ser transportado é 4000 mm * 12000 mm, o máximo do eixo Z pode ser 1000 mm.
Características estruturais da mesa de corte a jato de água:
a precisão e a estabilidade superiores são garantidas pela viga de fundição e pela estrutura de base do eixo Y.
A base do torno e o tanque de água são removíveis, projetados para reduzir a pressão da água com areias e peças usinadas para peças móveis.
A base do eixo Y é a fabricação geral, é conveniente para desmontagem, transporte e montagem.

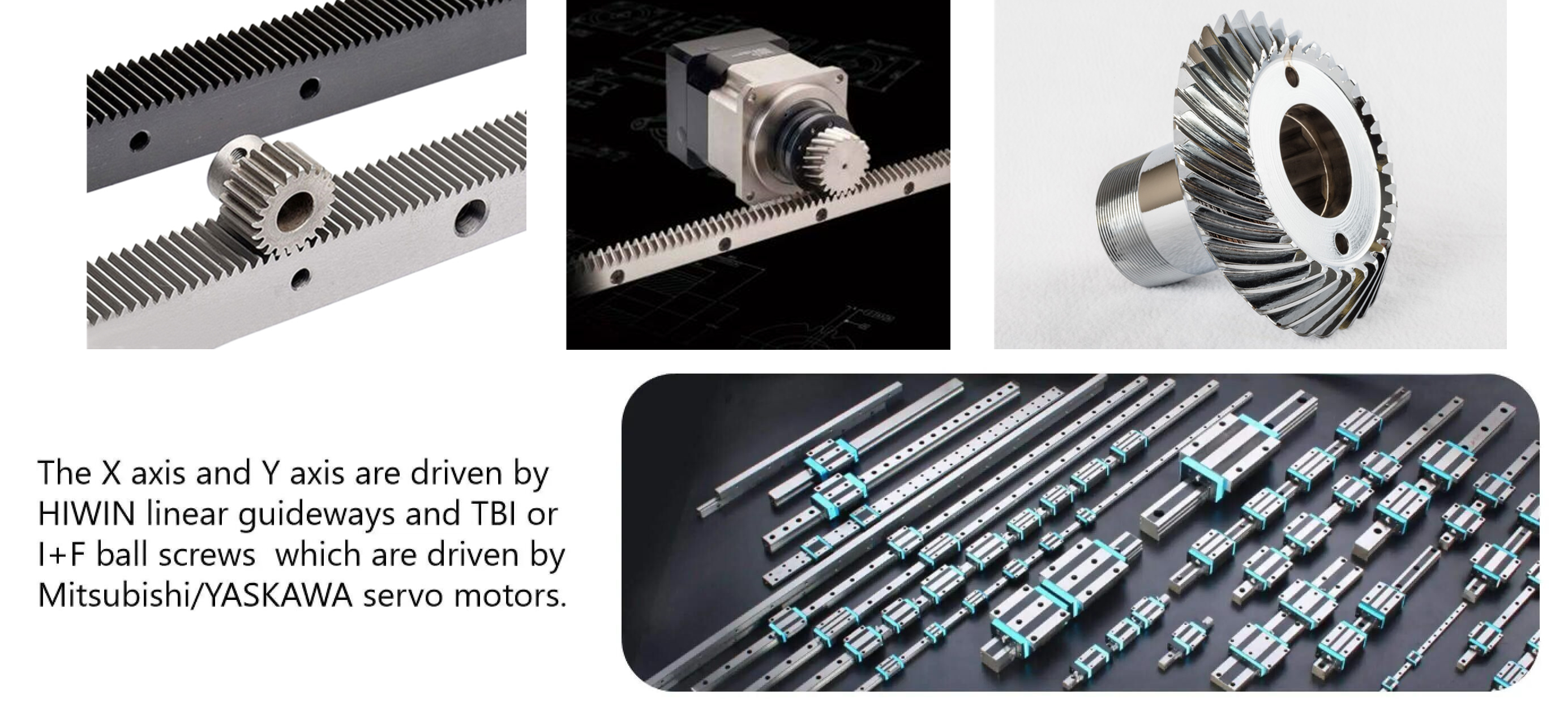

O eixo X e o eixo Y adotam parafuso esférico de alta precisão e trilho linear guia.

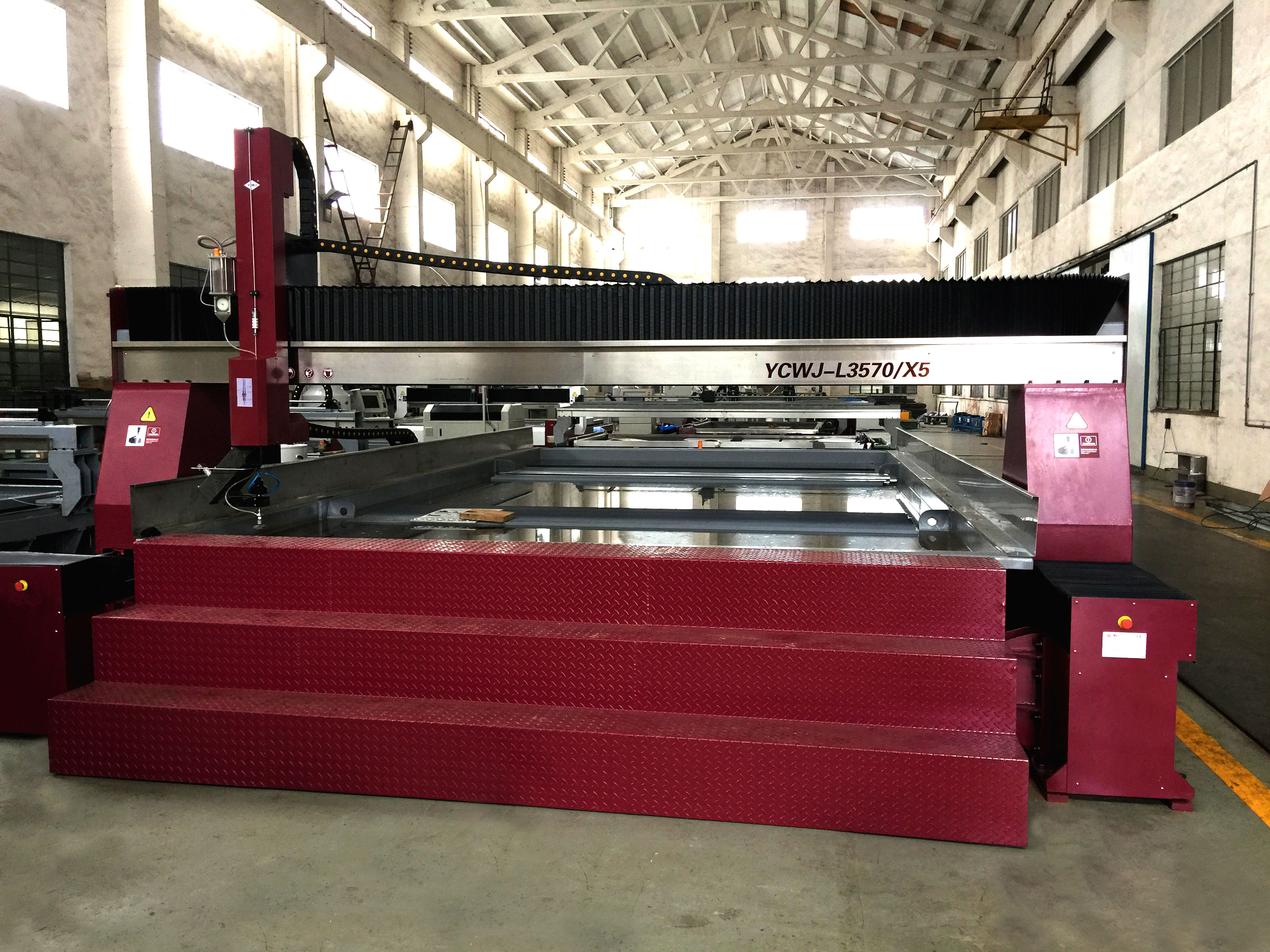

O tamanho da mesa de corte pode ser personalizado, como 3.000 mm * 8.000 mm, 3.500 mm * 7.000 mm, 2.000 mm * 12.000 mm conforme abaixo, o tamanho máximo pode ser 4.000 mm * 12.000 mm.

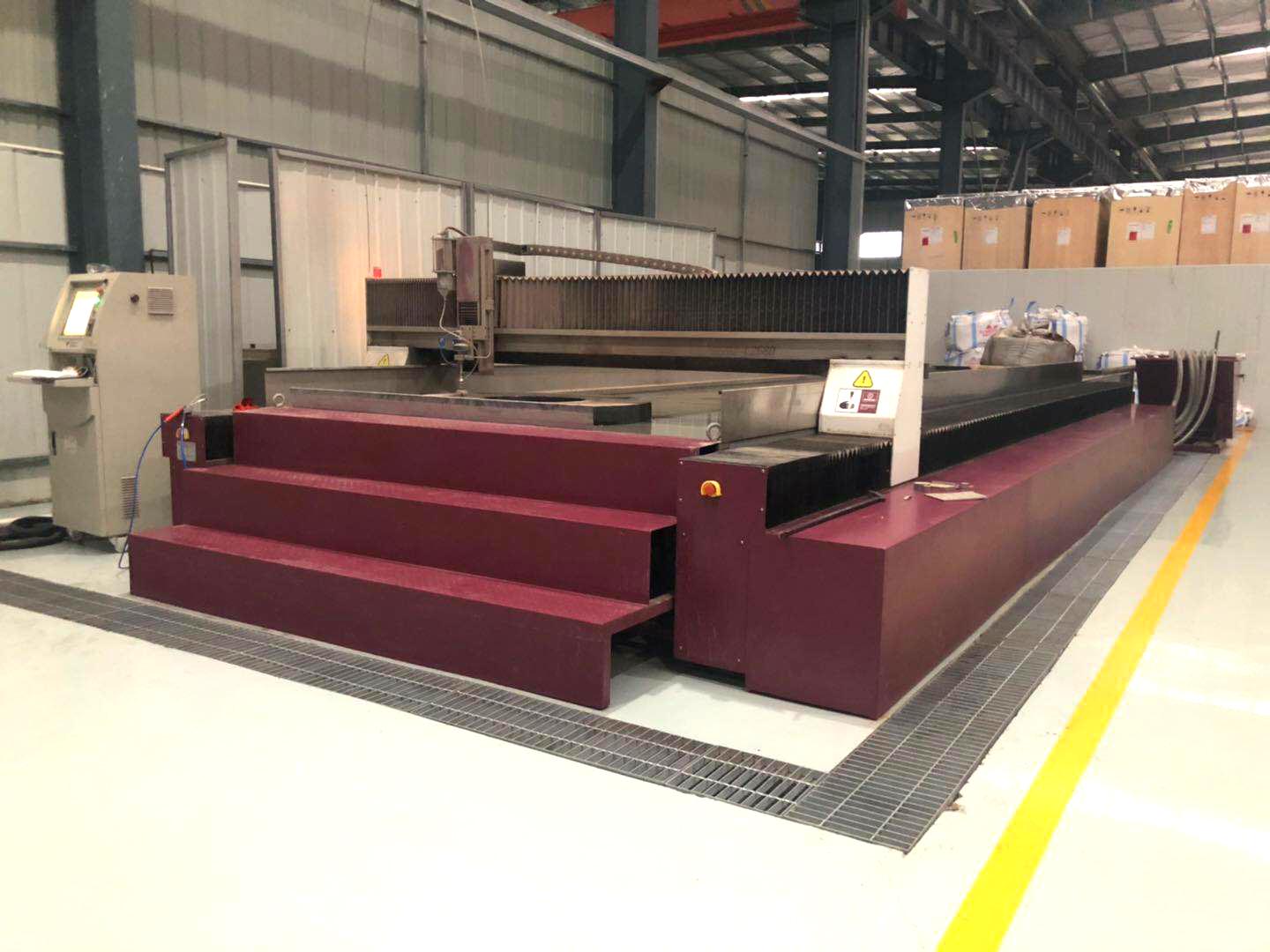

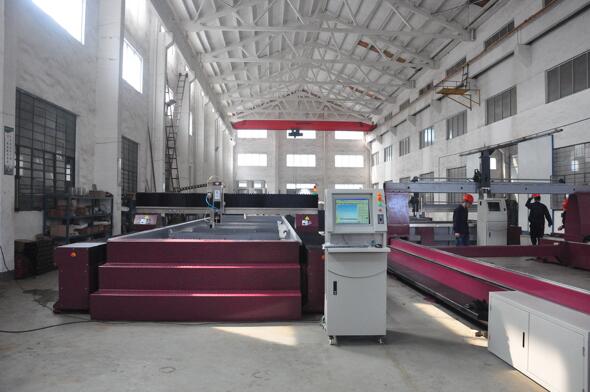

Casos

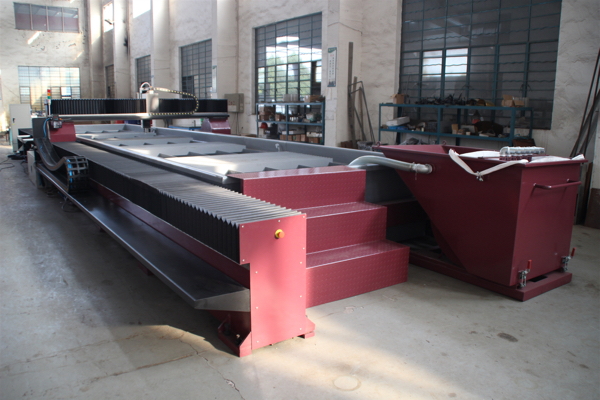

1、YCWJ-L20120
- Cabeça de corte: 3 eixos
- Eixo X: 2.000 mm
- Eixo Y: 12.000 mm
- Eixo Z: 200 mm
- repetibilidade: 0,025 mm
- Velocidade X、Y: 0-15m/min
- precisão de controle: ± 0,01 mm
- precisão de corte: ± 0,1 mm
potência: 380VAC, 50Hz, sistema trifásico de 4 fios (pode ser personalizado)

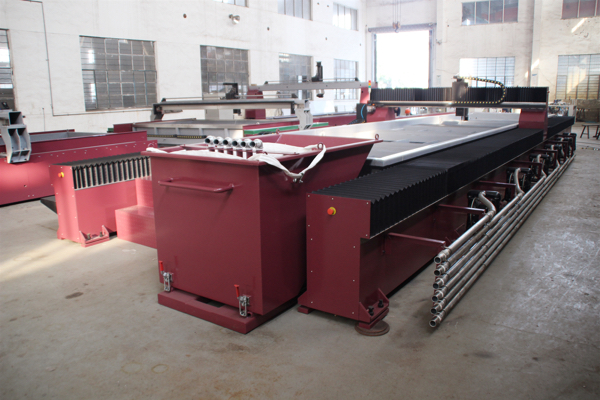

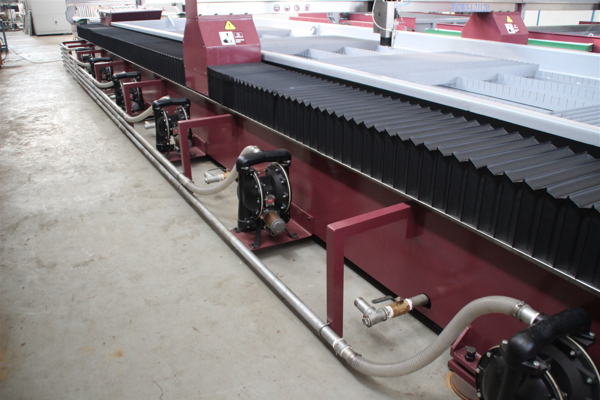

Esta máquina de corte por jato de água está equipada com um sistema de remoção de lodo, pode remover o abrasivo do tanque automaticamente, separar o abrasivo e a água.
A marca da bomba:

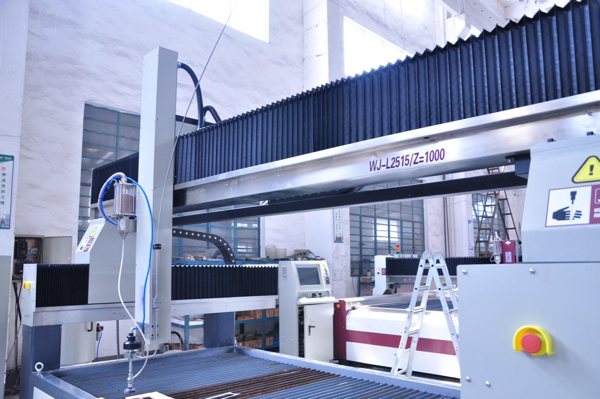

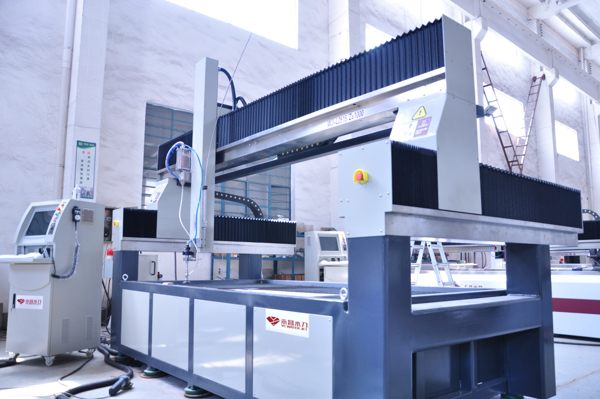

4、YCWJ-L2515/Z=1000
Esta máquina de corte a jato de água foi especialmente projetada de acordo com as necessidades do cliente.A distância de transmissão do eixo Z é de um metro, podendo ser utilizada para clientes cortarem produtos com dimensões maiores.
