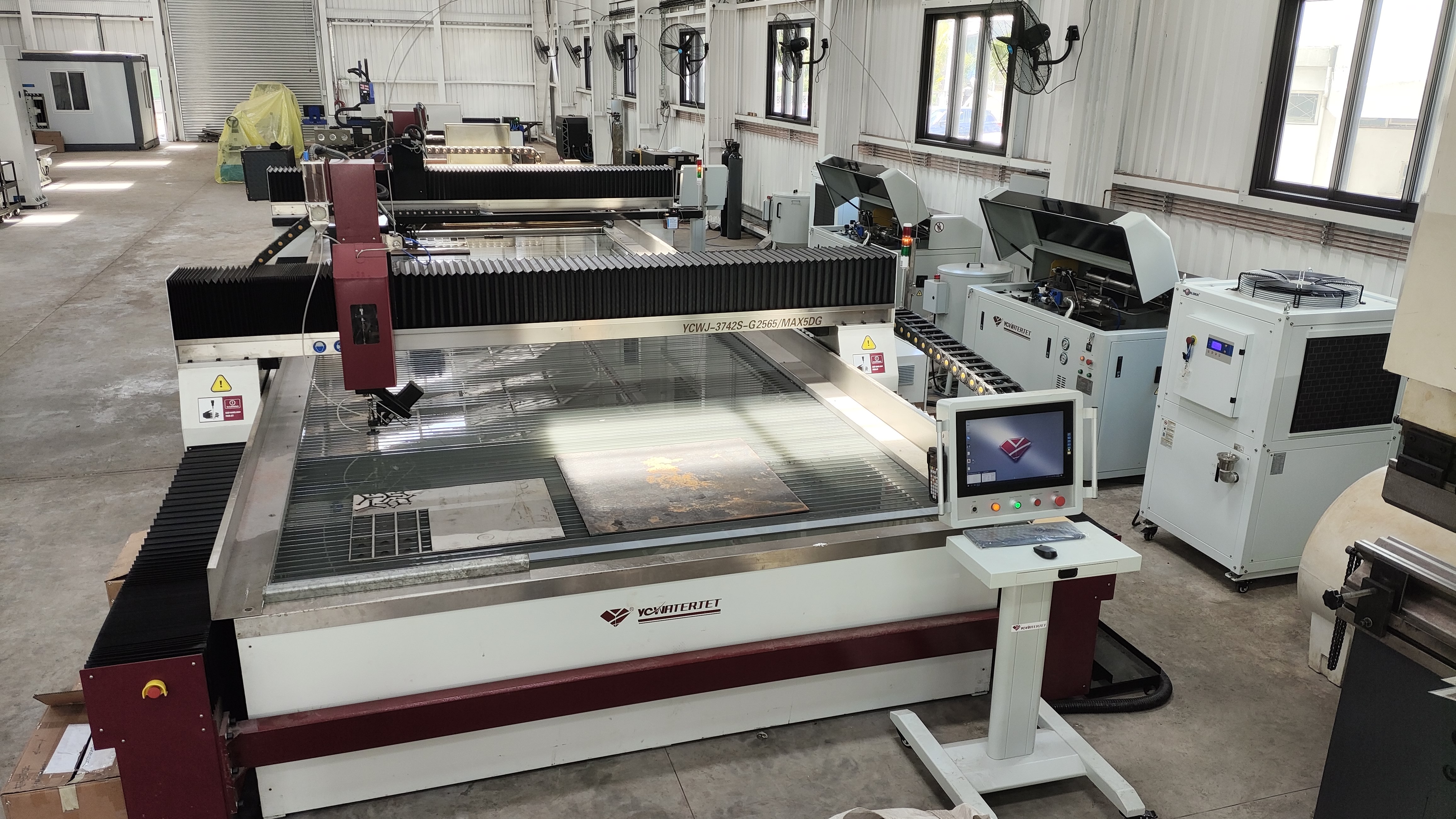

Bomba YCWJ HP 3742S Série G 2.5m * 6.5m MAX5-Axis Máquina de corte a jato de água de pórtico duplo
Principais recursos e benefícios

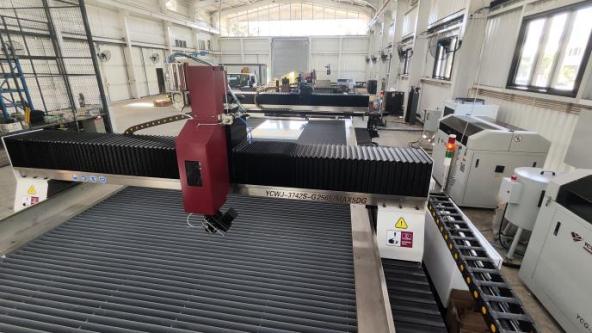

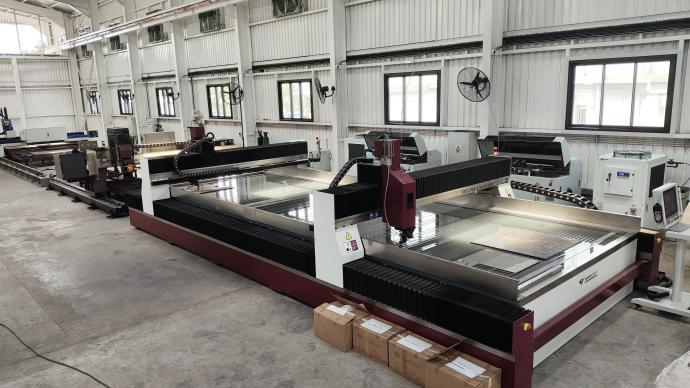

• Estrutura de pórtico duplo
A robusta estrutura de pórtico duplo proporciona estabilidade e rigidez excepcionais durante operação em alta velocidade, minimizando a vibração e mantendo uma precisão de corte de ±0,1 mm.

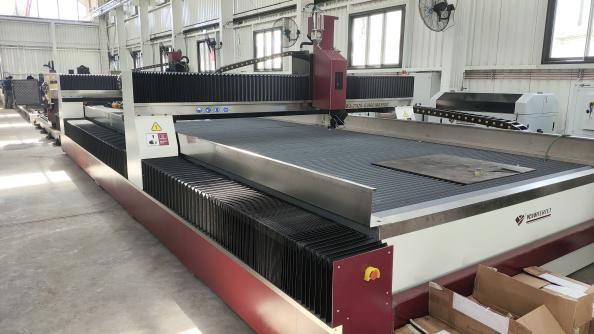

Capaz de manusear peças de grandes dimensões com largura máxima de 2,5 metros e comprimentos de até 6,5 metros, tornando-a ideal para materiais de grande formato.
O espaçamento ajustável entre cabeçotes (50–1000 mm) permite processamento em lote flexível, reduzindo os tempos de ciclo em aproximadamente 40% em comparação com sistemas de cabeçote único.

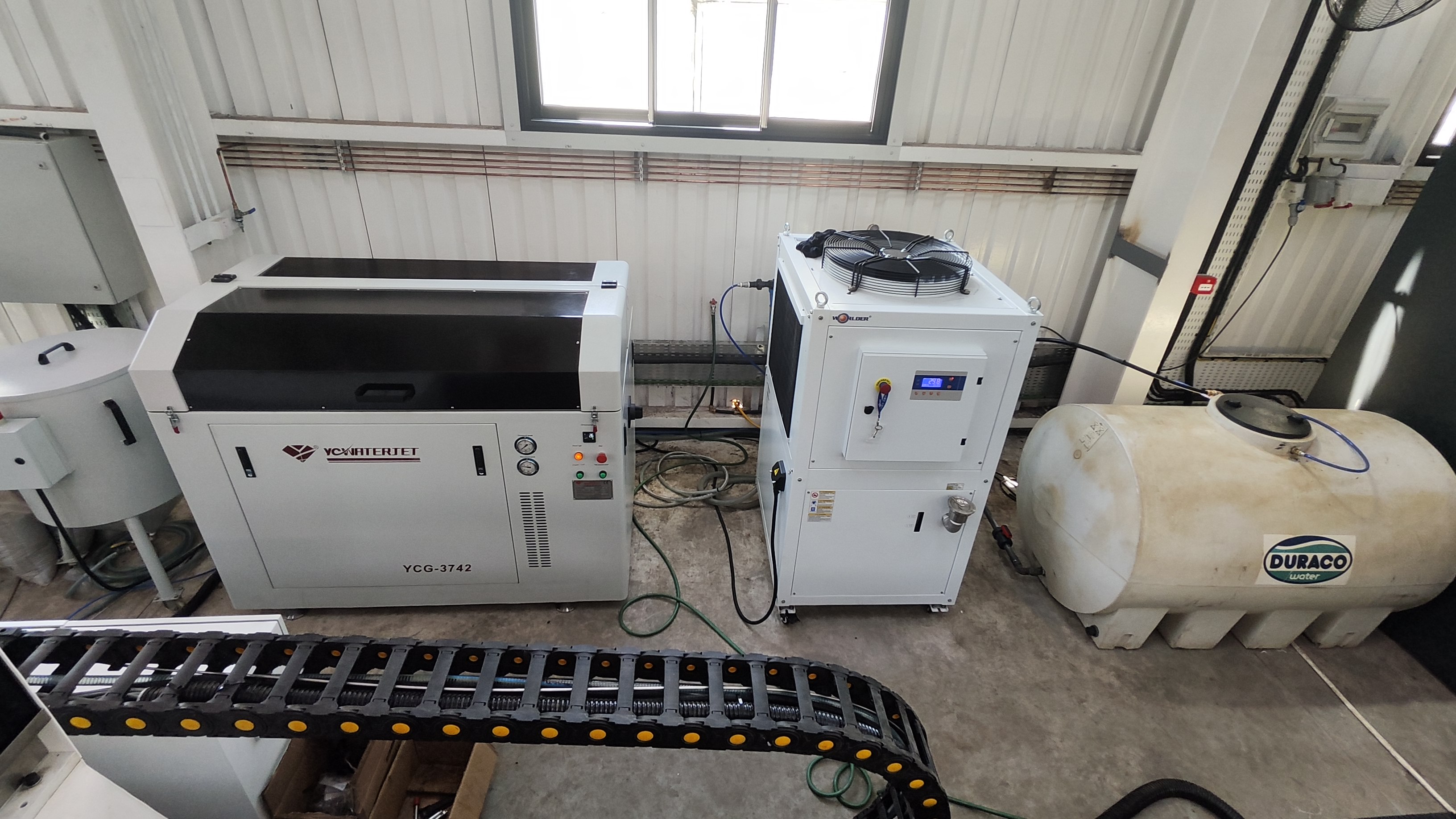

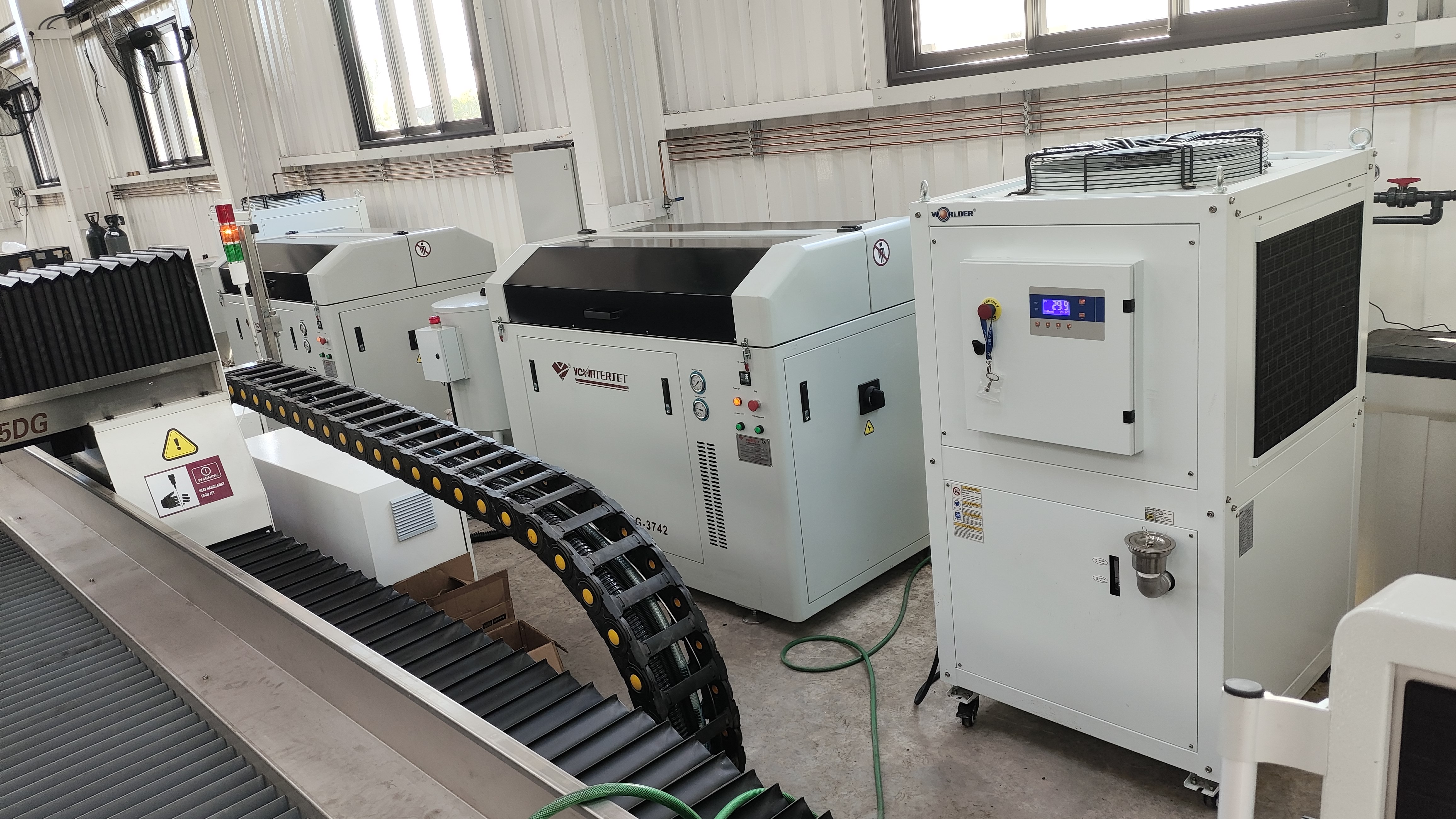

• Sistema de bomba de alta eficiência

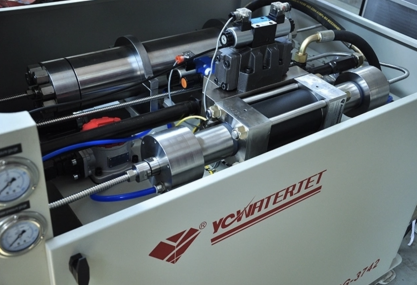

Alimentado pela bomba de ultra-alta pressão YCG-3742S (420 MPa/6.000 psi, vazão de 3,7 L/min), que possui um intensificador da marca americana Accustream totalmente importado, o sistema pode cortar materiais de até 200 mm de espessura com conicidade mínima.
• Corte por jato de água no eixo MAX5
A cabeça de corte por jato de água do eixo Max5 ajusta dinamicamente ângulos de até ±45°, garantindo a perpendicularidade da borda em superfícies contornadas para aplicações complexas em pedra, compósitos e metais.
• Ecossistema de Controle Inteligente
Integrado com software de corte por jato de água dedicado de alto desempenho, oferecendo controle de movimento em tempo real, detecção de colisão e alertas de manutenção preditiva alimentados por IA para minimizar efetivamente o tempo de inatividade.

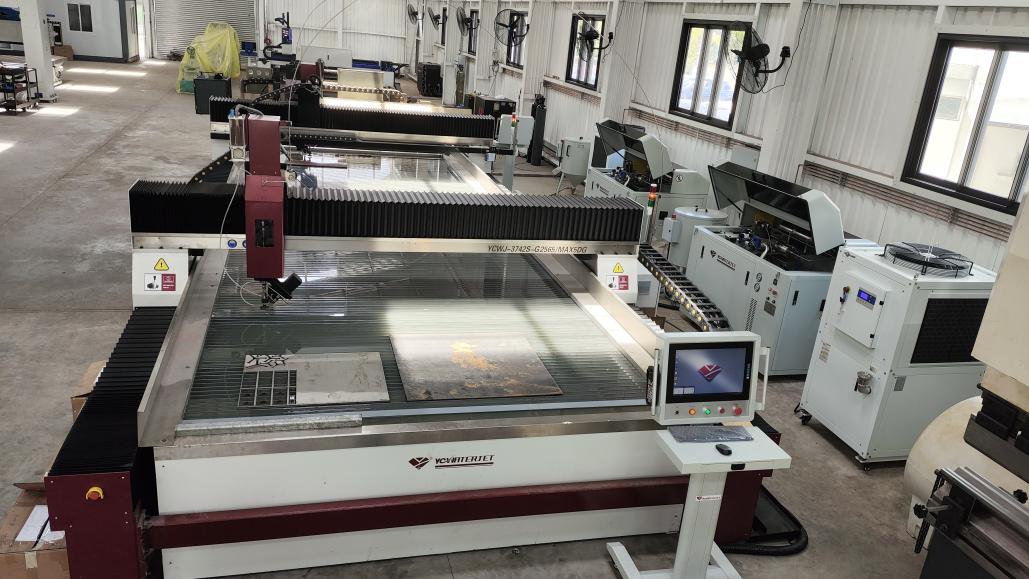

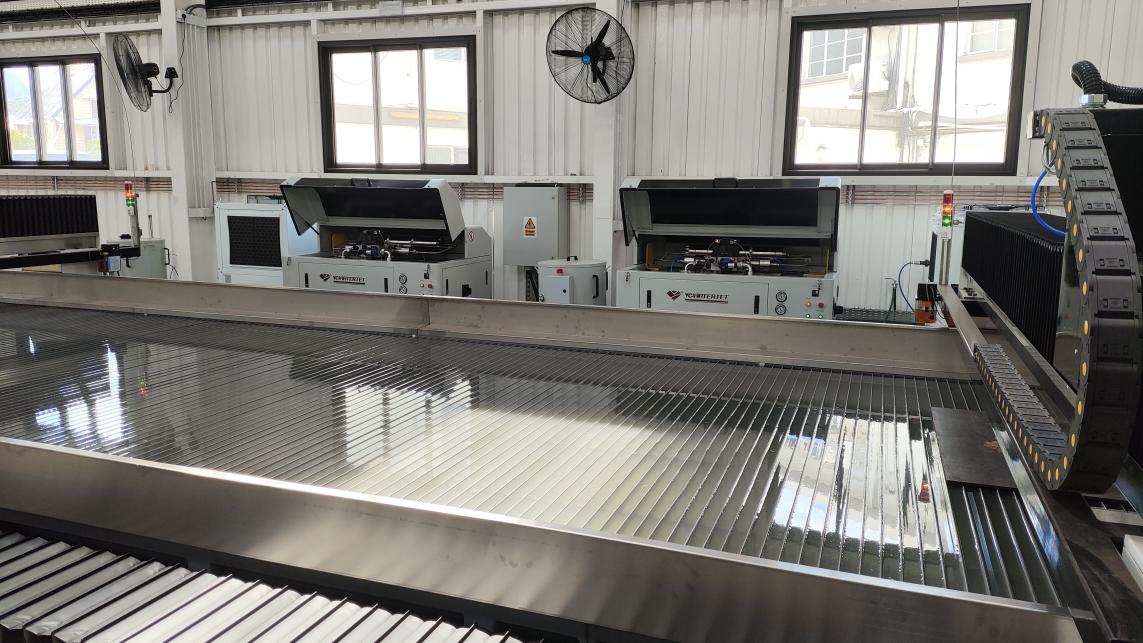

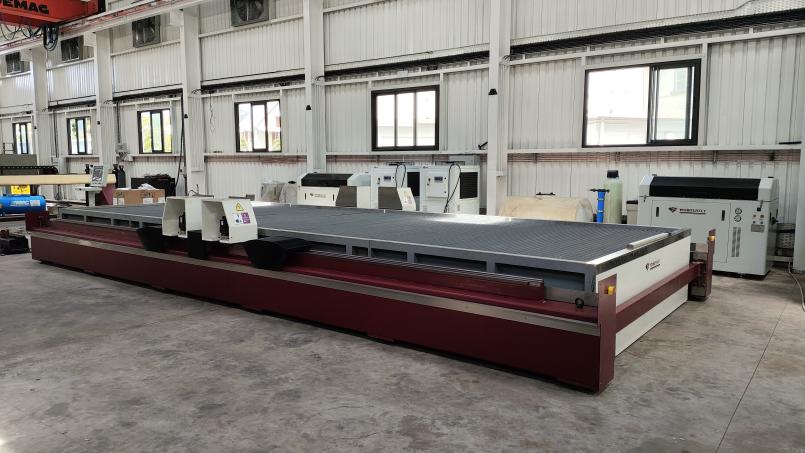

Mesa de corte por jato de água

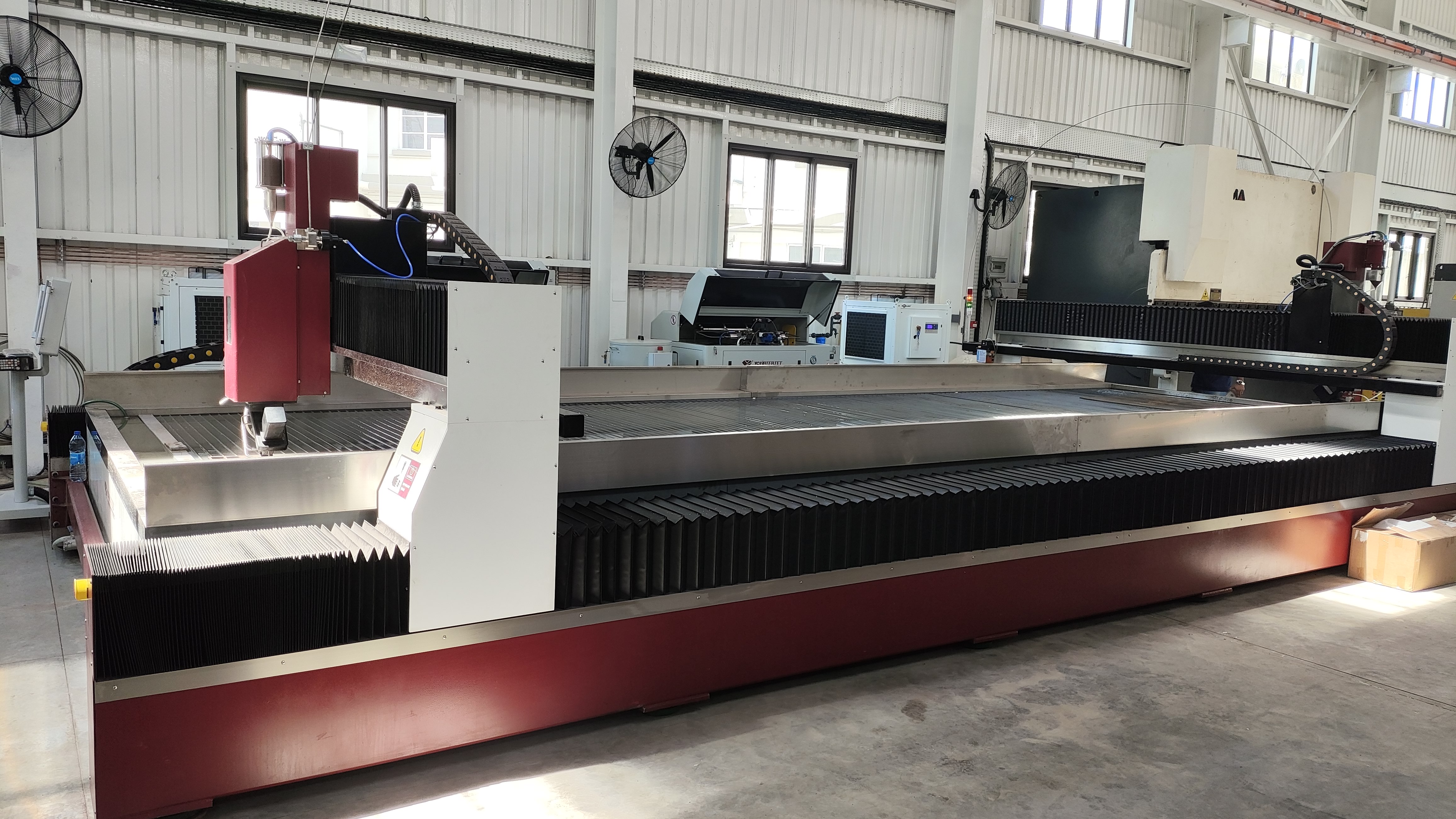

1.(1)Área de corte efetiva: 2500*6500mm
(2)Velocidade de corrida
Eixo X: 0-8000 mm/min
Eixo Y: 0-8000 mm/min
2. Trilho guia linear: HIWIN
Parafuso de esfera: SHAC
3. Sistema Servo: Yaskawa (EtherCAT)
4. Controlador CNC: WEIHONG
Software para jato de água: NCstudio
5. Peças elétricas: Schneider
6. Cabos relacionados, circuitos de ar e outros acessórios

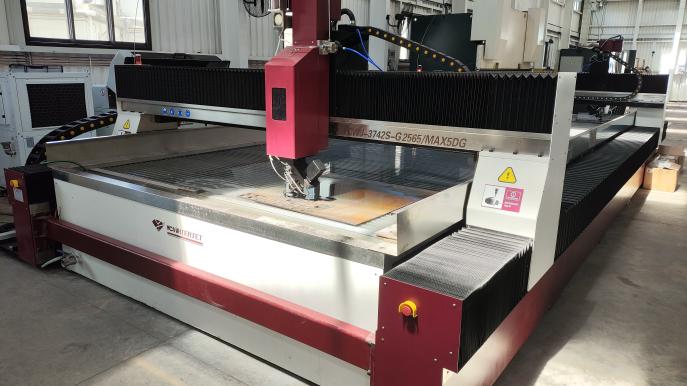

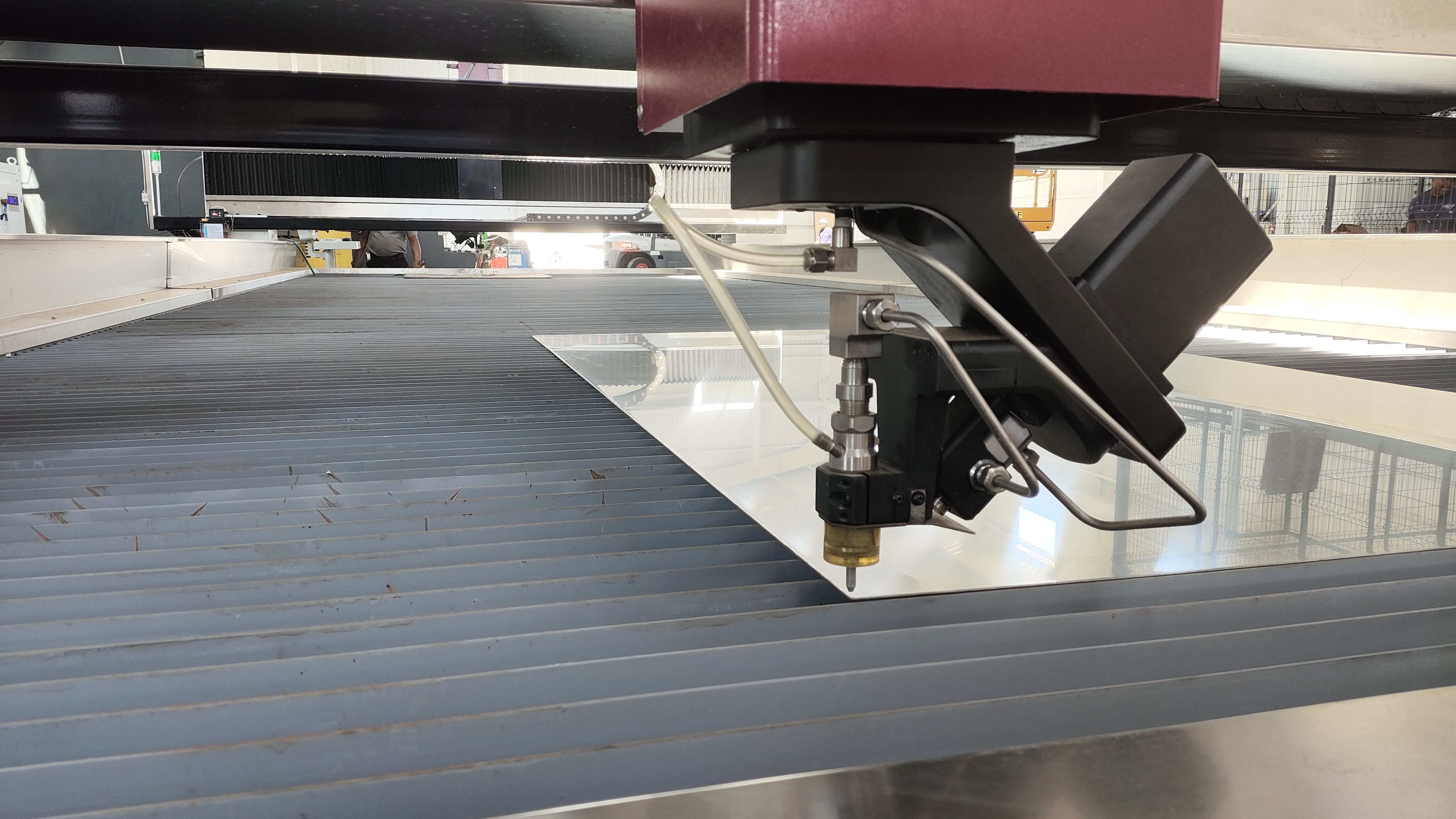

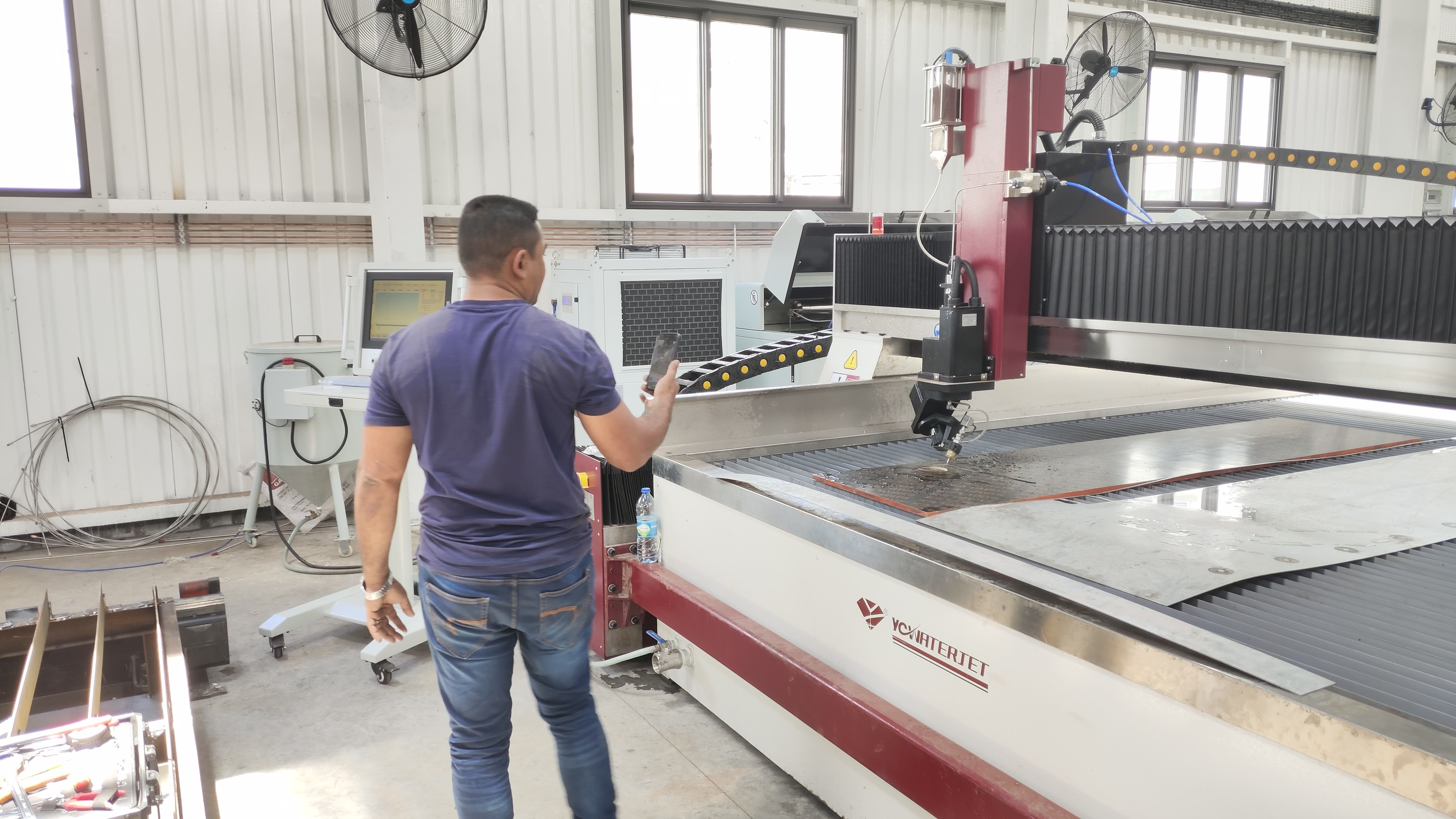

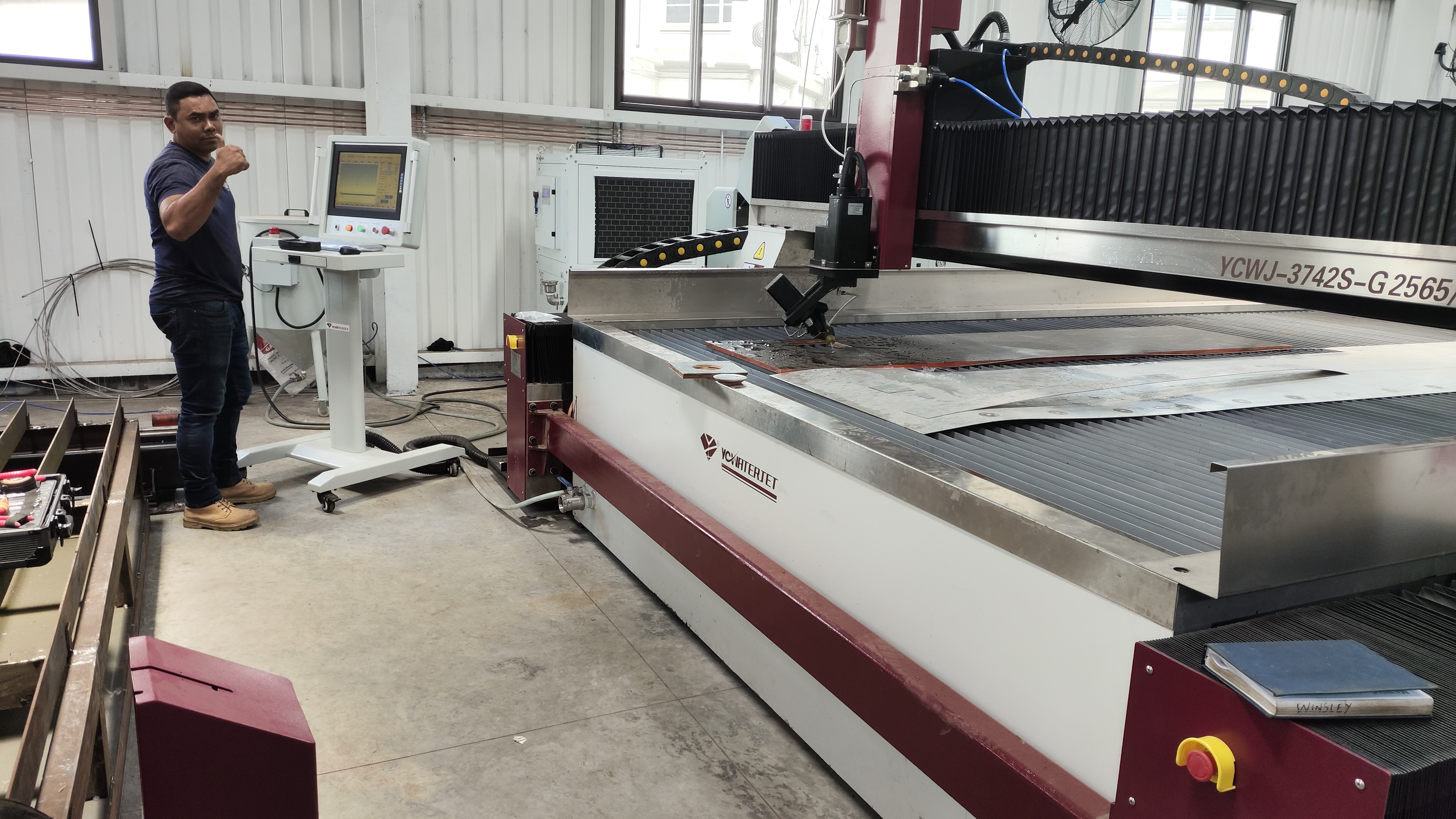

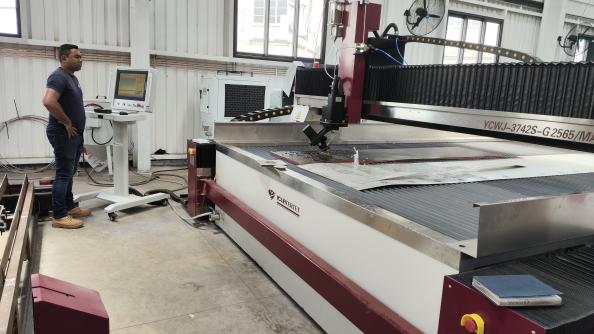

Cabeça de corte a jato de água
Eixo de chanfro (a): ± 45 °
Eixo rotativo (c): ± 540 °
Precisão de controle: ± 0,01 mm
Precisão do ângulo: 0,01 °
A cabeça de corte de jato de água máxima máxima é baseada no eixo de três eixos de três eixos padrão (eixo y do eixo y) e adiciona o eixo A (rotação em torno do eixo x) e o eixo C (rotação em torno do eixo z, que pode obter uma deflexão de grande ângulo », com o máximo de 5 eixos, que podem ser utilizados com o máximo de 4 eixos, que podem ser utilizados com a base de italia. Até ± 540 °. Portanto, pode alcançar o efeito do corte de jato de água 3D.

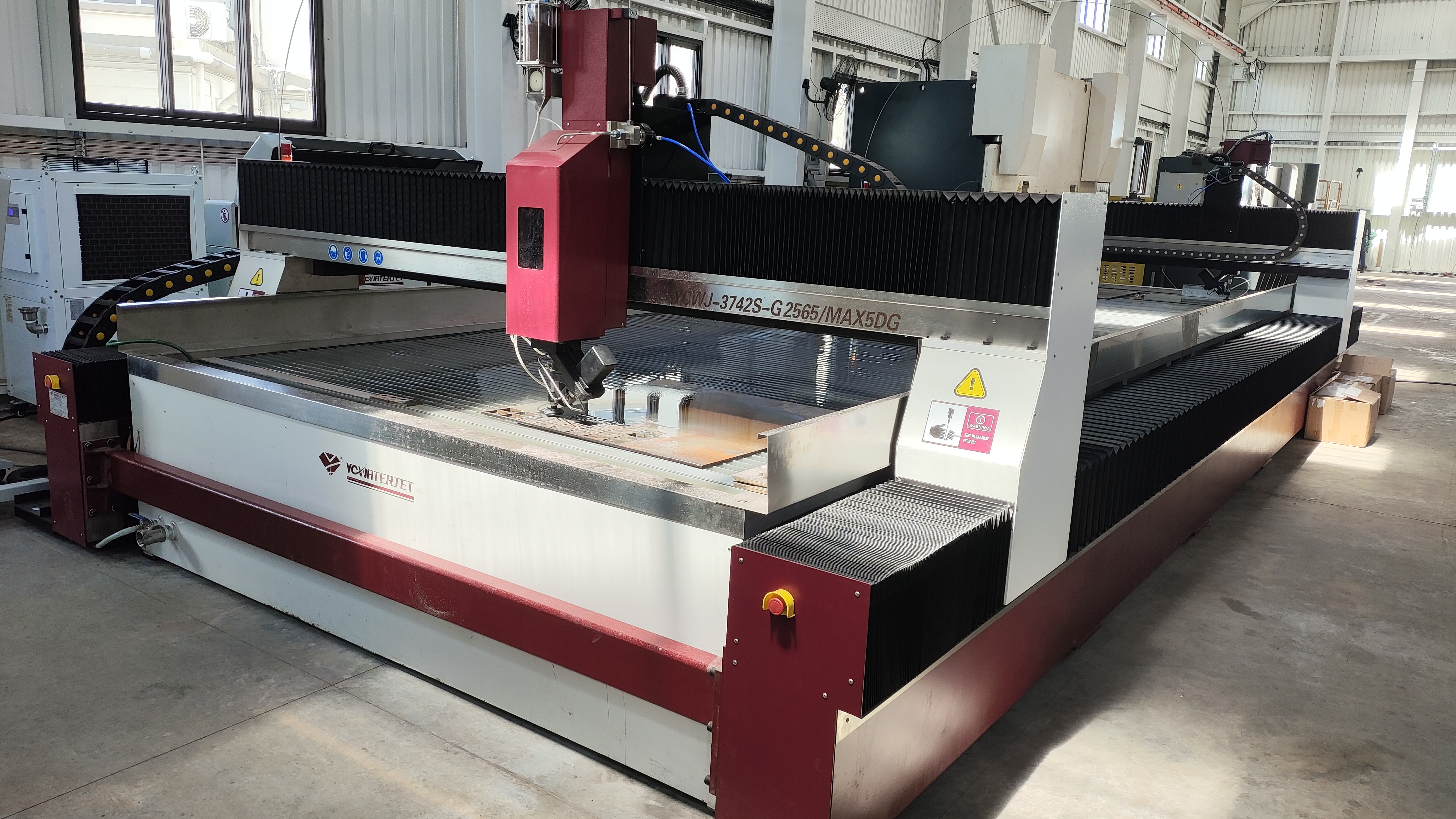

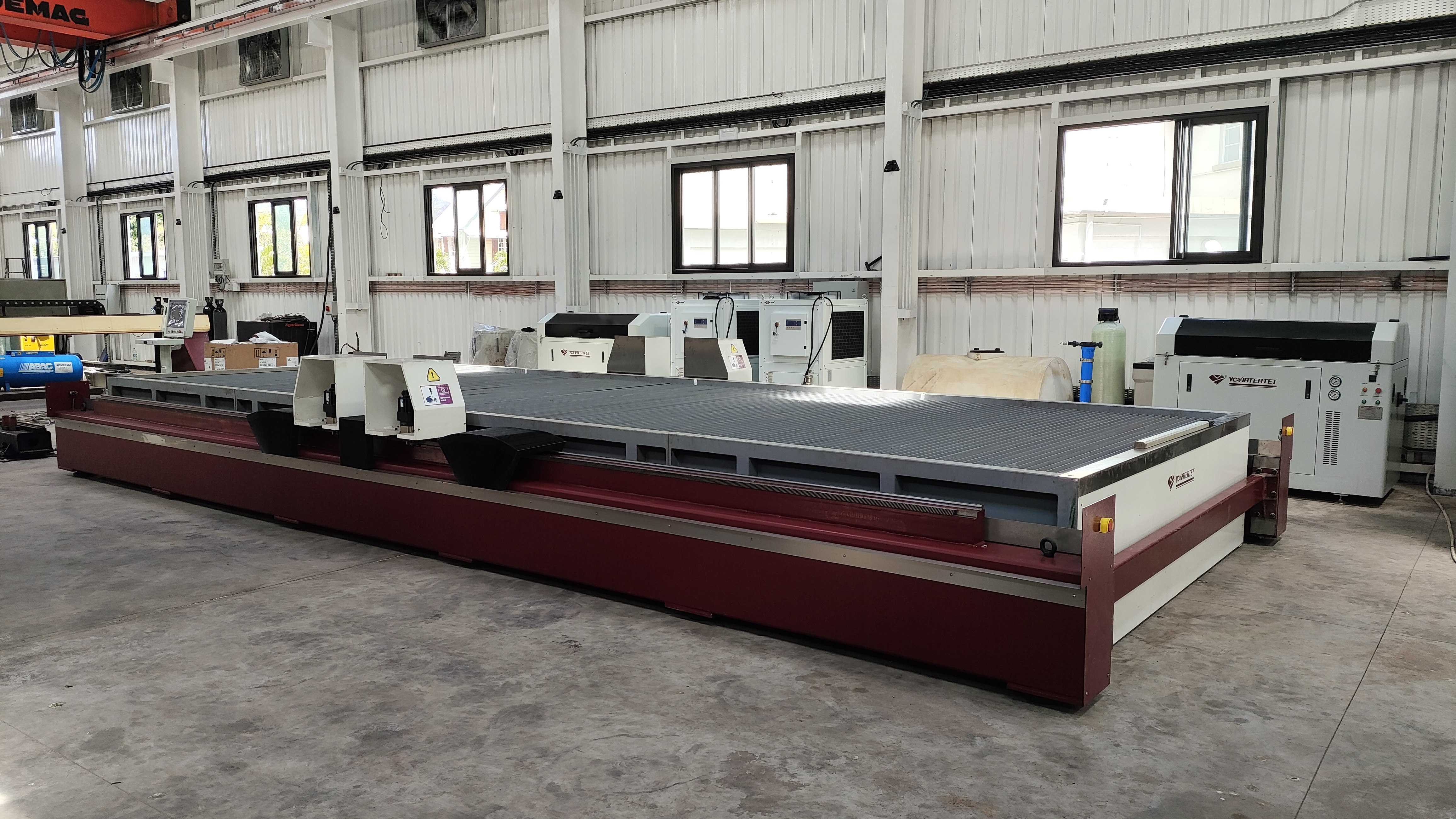

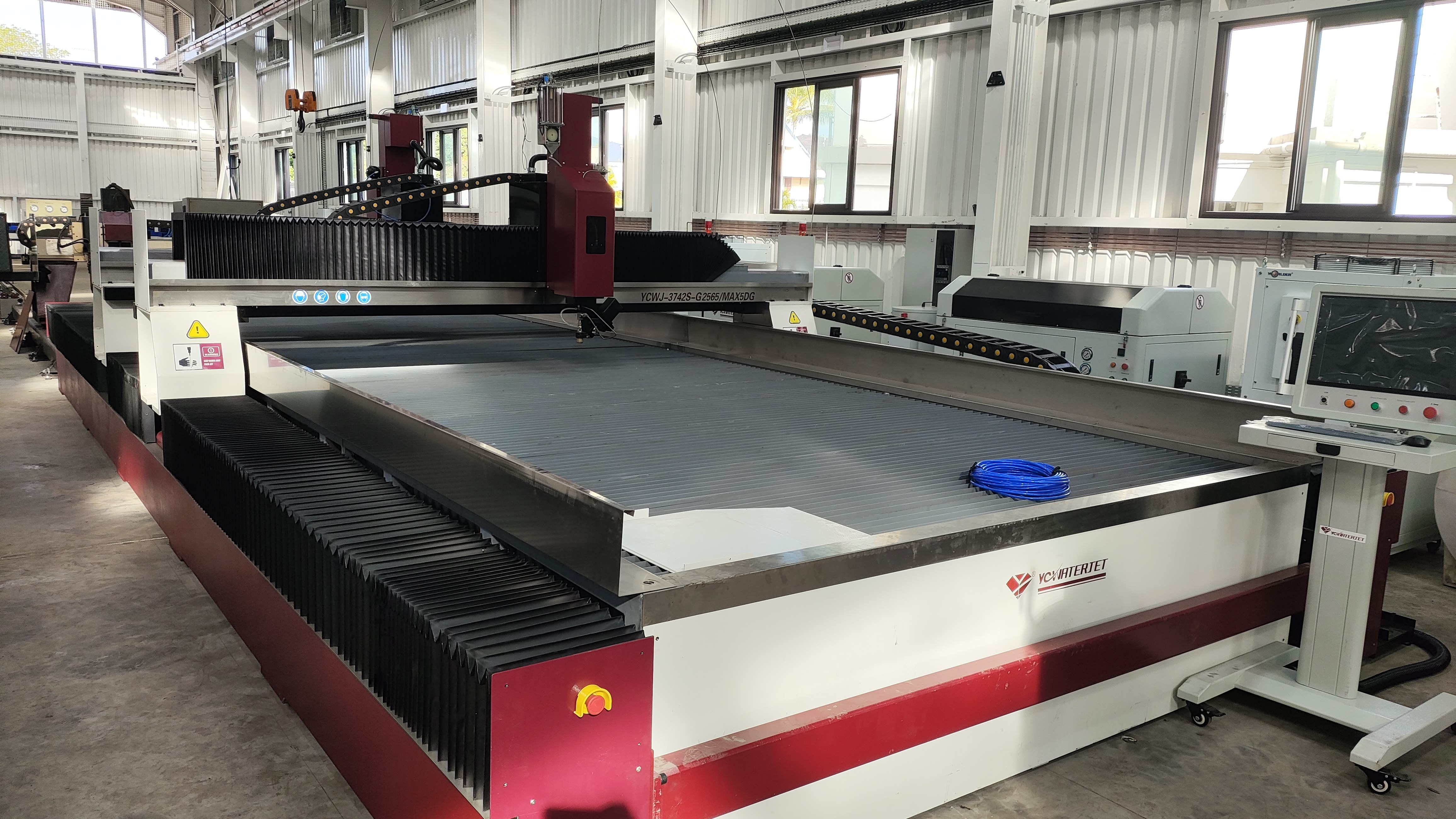

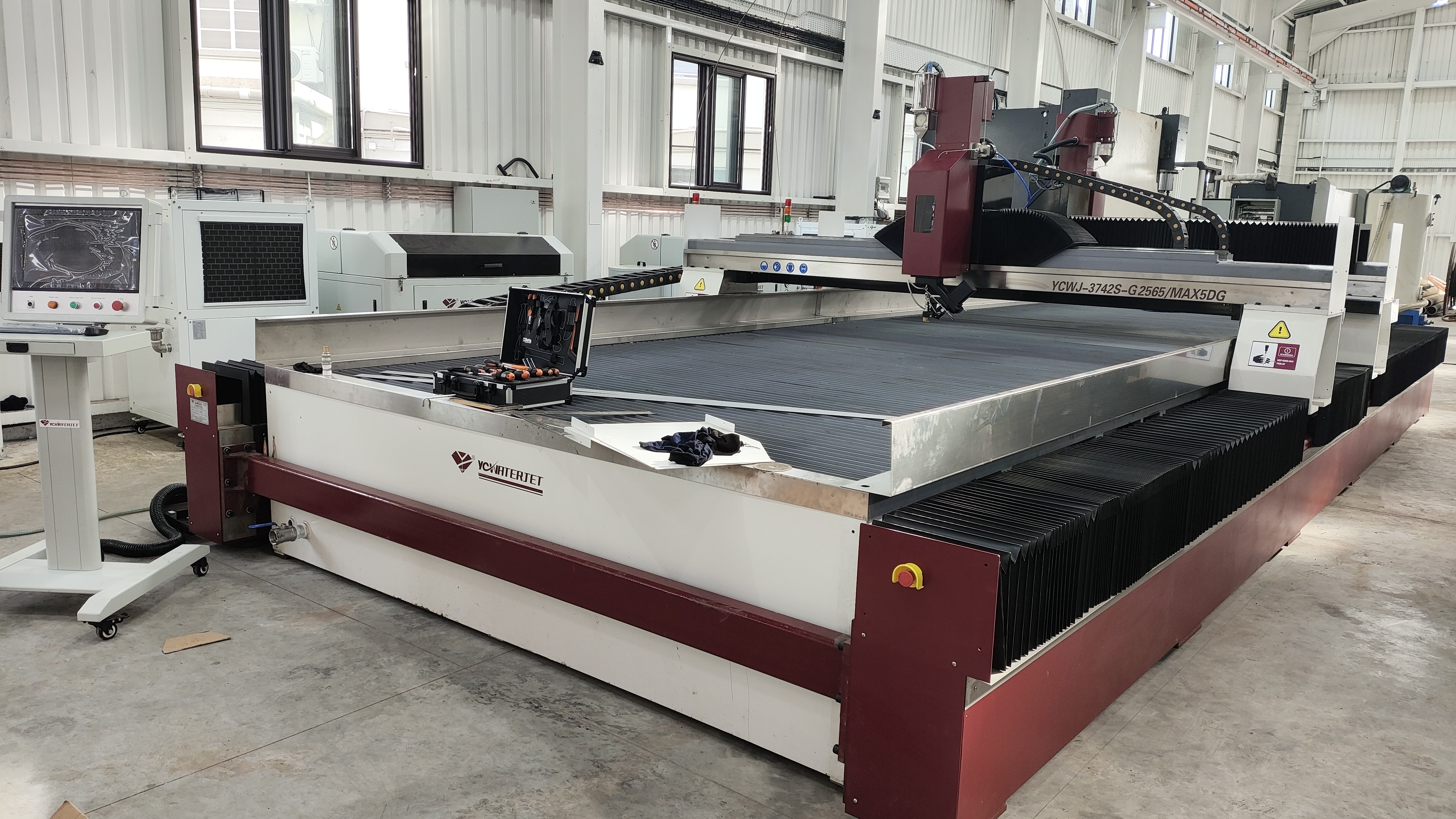

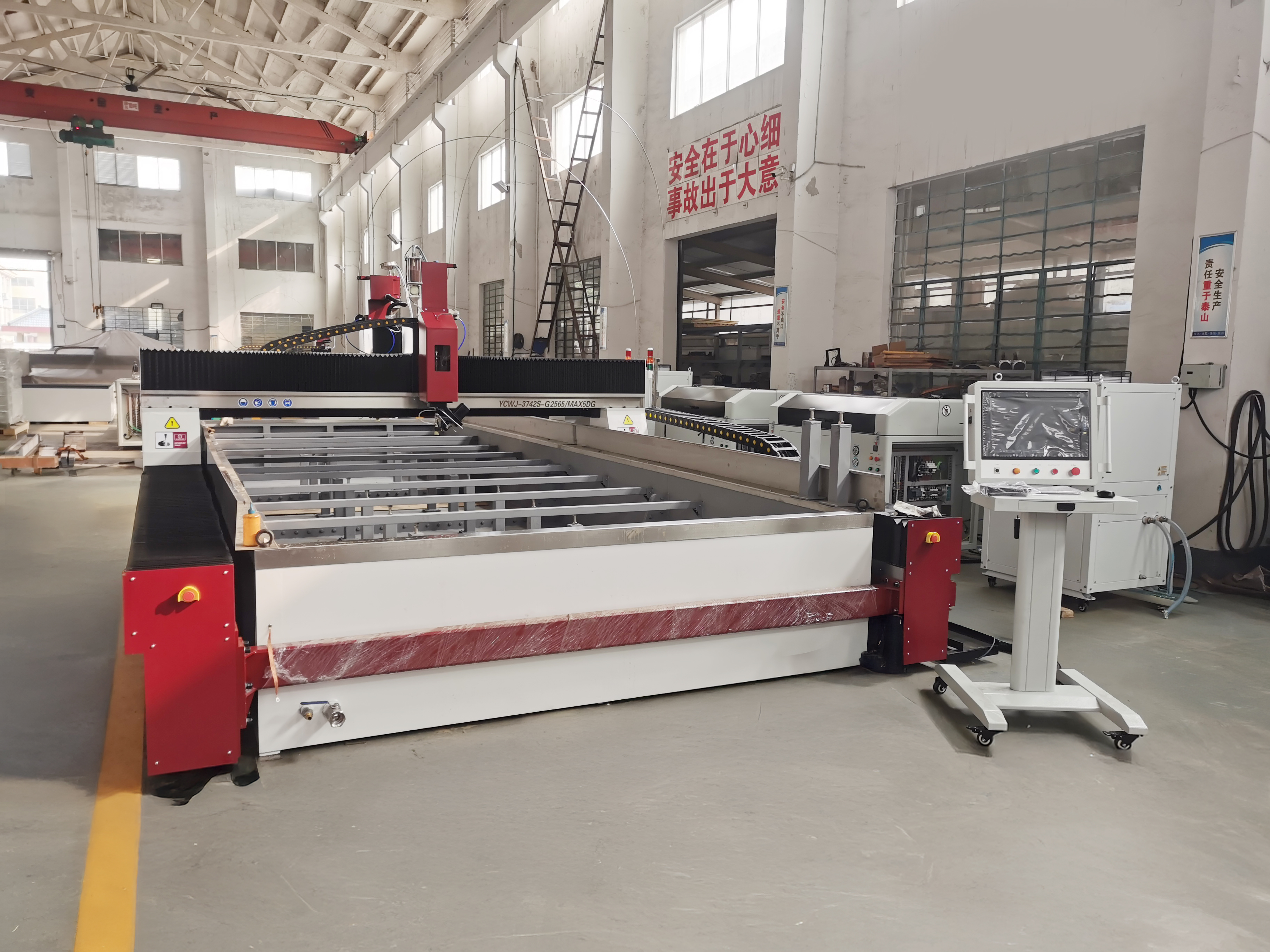

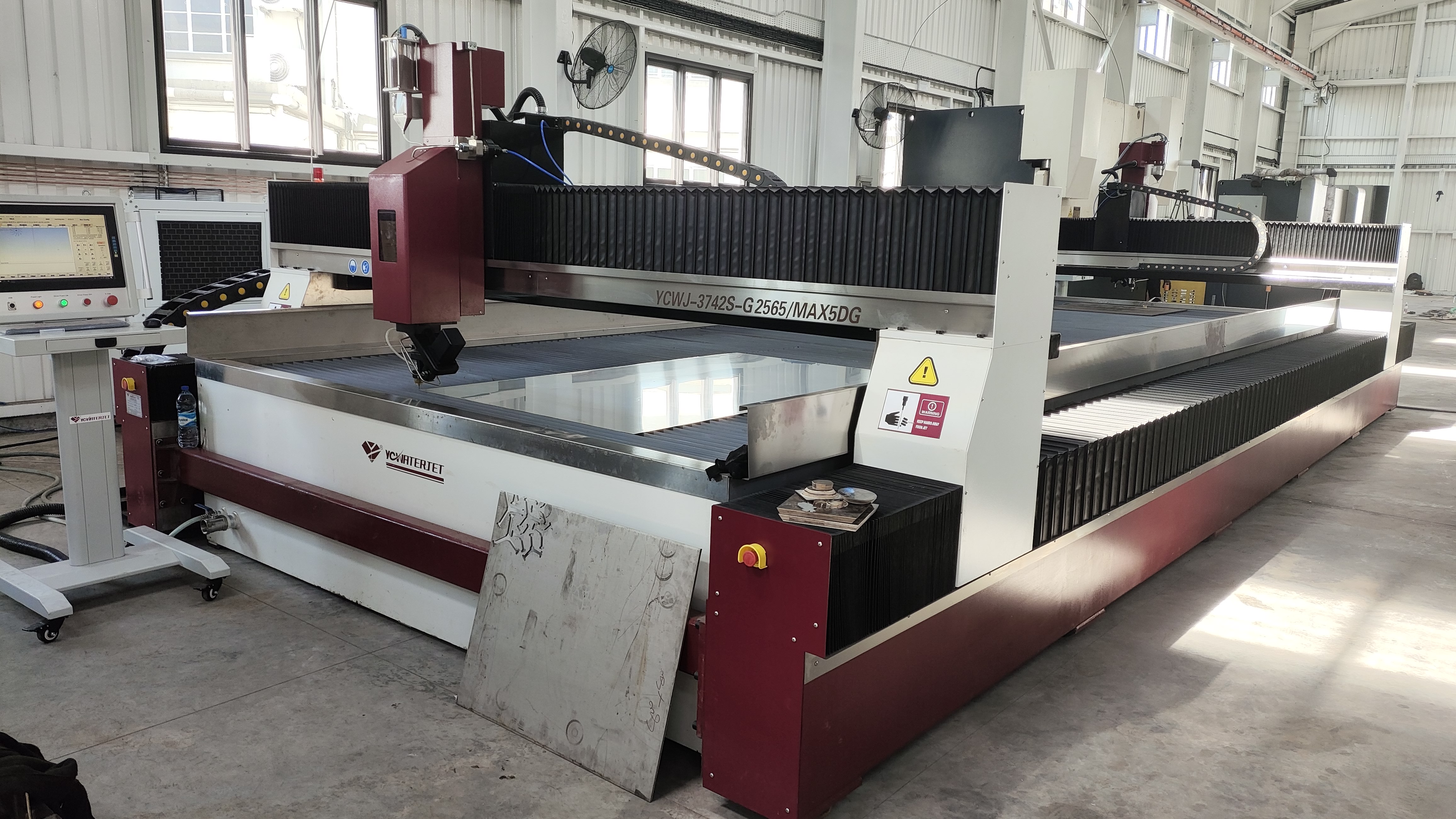

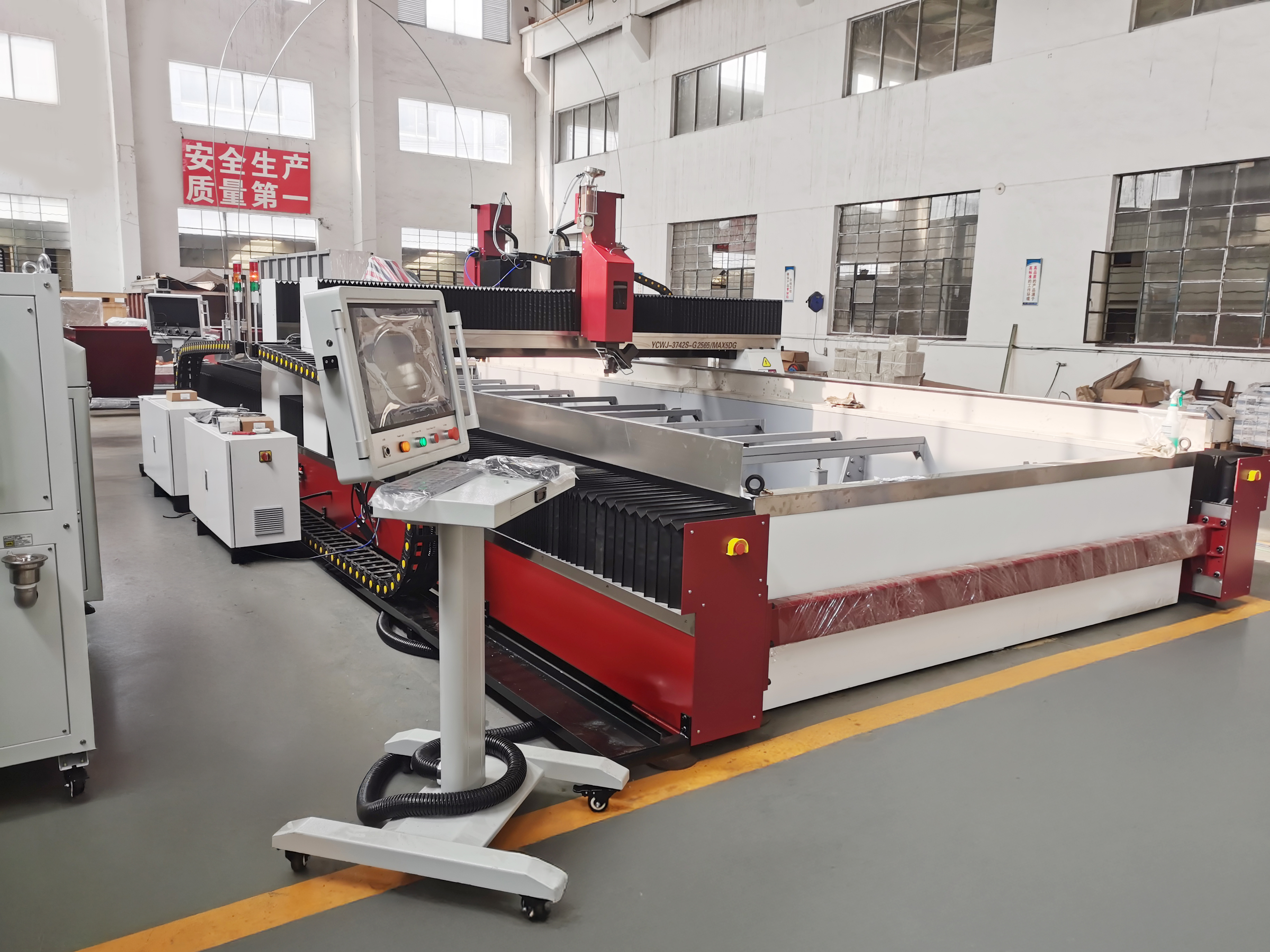

YCWJ-3742S-G2565/MAX5DG | |||
Parâmetros | Unidade | G2565 | |
Área de corte eficiente | mm | 2500×6500 | |
Viagem do eixo | X | mm | 2500 |
Y | mm | 6500 | |
Z | mm | 150-180 | |
Precisão de corte | mm | ± 0,1 ( superfície superior ) | |
Precisão de posicionamento repetitivo | mm | ±0,025 | |
Velocidade de simulação X,Y | m/min | 0-15 | |
Modelo de Transmissão | m/min | Trilho de guia & linear com parafuso esférico | |

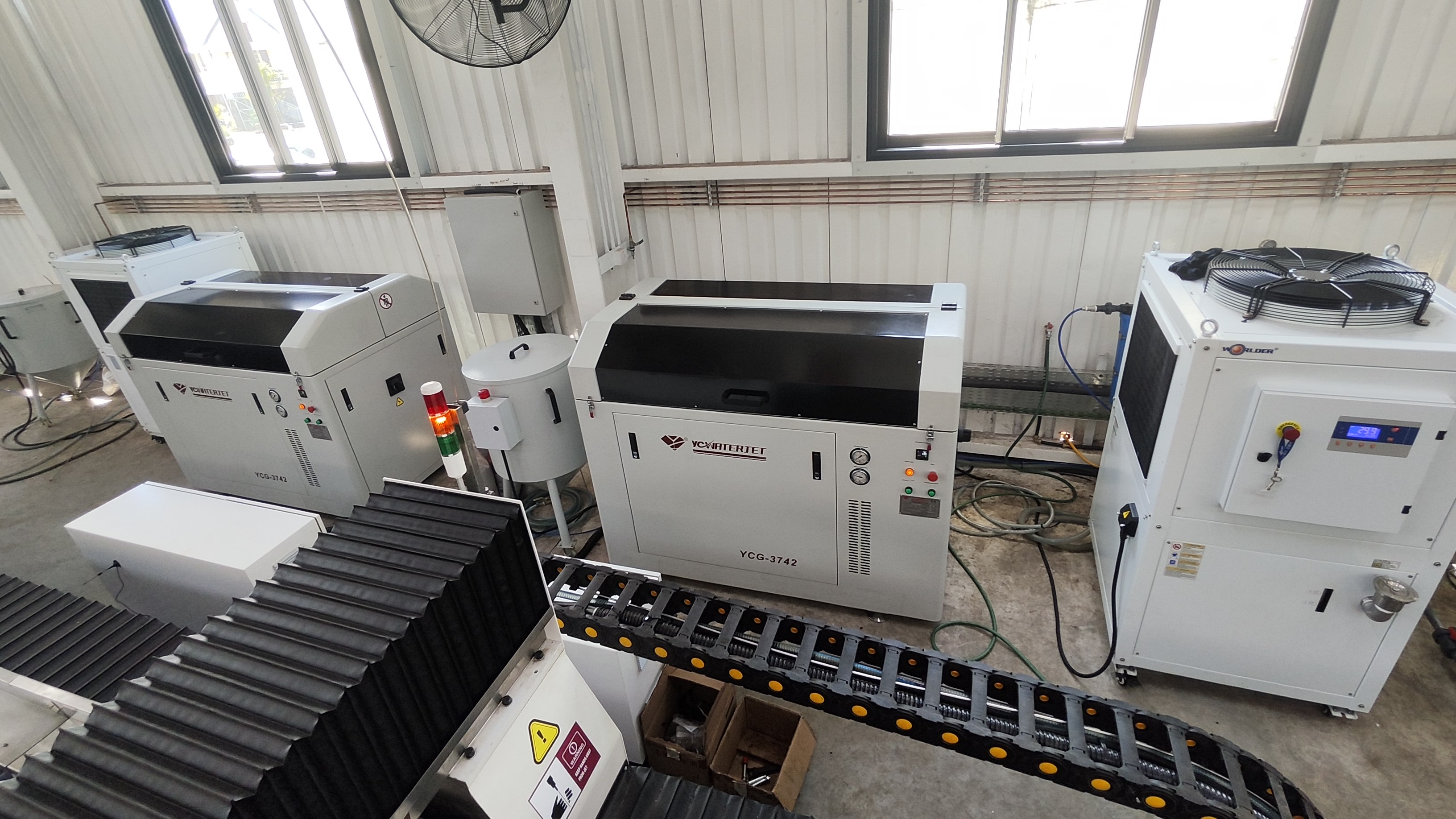

- Montagem do intensificador: Principais componentes da Accustream
- Sistema de filtragem de água tipo linha única
- Função de regulação manual de pressão
Pressão máxima: 4137bar (60000psi)
Pressão de trabalho: 340Mpa
- Início do Triângulo Estelar
Motor principal: 37KW / 50HP
Fluxo máximo de água: 3,7L / min
Principais componentes elétricos: Schneider
- PLC: Siemens
- Parada automática e proteção com pressão extra
- Bomba de reforço de água de entrada
- Sensor de temperatura do óleo
- Sensor de pressão de água de entrada
- Proteção de três camadas (sobrepressão HP/temperatura excessiva do óleo/pressão baixa da água de entrada)
- Componentes elétricos: Schneider
- CLP: Siemens
- Manômetro de pressão de óleo e água de entrada: WIKA
- Válvulas hidráulicas e bomba de óleo: HYTEK

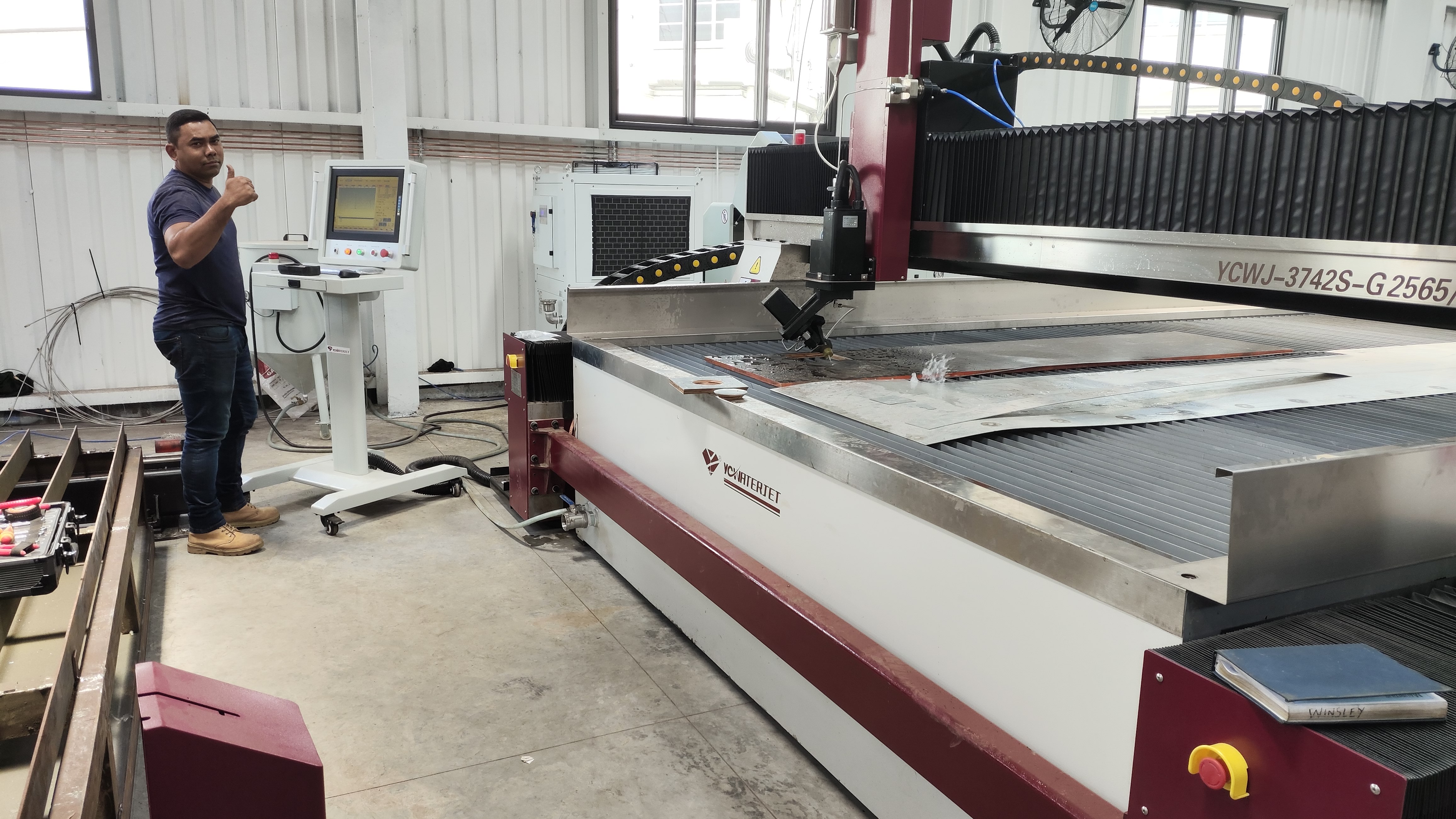

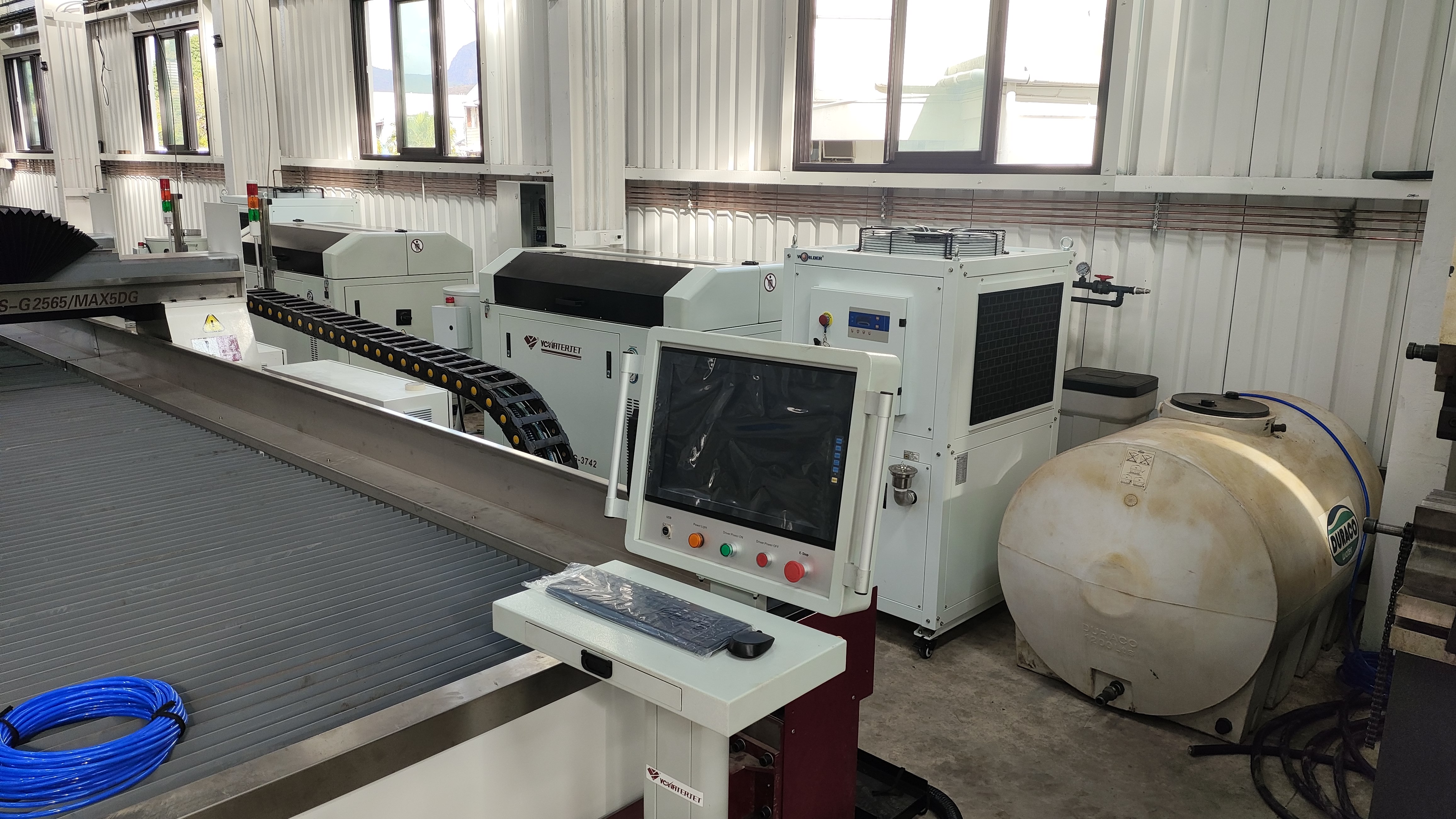

O sistema de operação de corte a jato de água WEIHONG-V9:
Pode suportar diretamente código G, formato de código PLT, formato de código ENG, formato de arquivo DXF gerado por vários softwares CAD/CAM, como UG, MASTERCAM, AUTOCAD, etc. Continuação de pontos de interrupção, execução de salto de programa Pequena abertura, desaceleração automática, pausa e outras funções para pequenos arcos, cantos afiados e cantos. Simulação em tempo real e simulação de gráficos Preveja o tempo de processamento, a trajetória de processamento pré-carregamento e exiba o rastreamento dinamicamente.

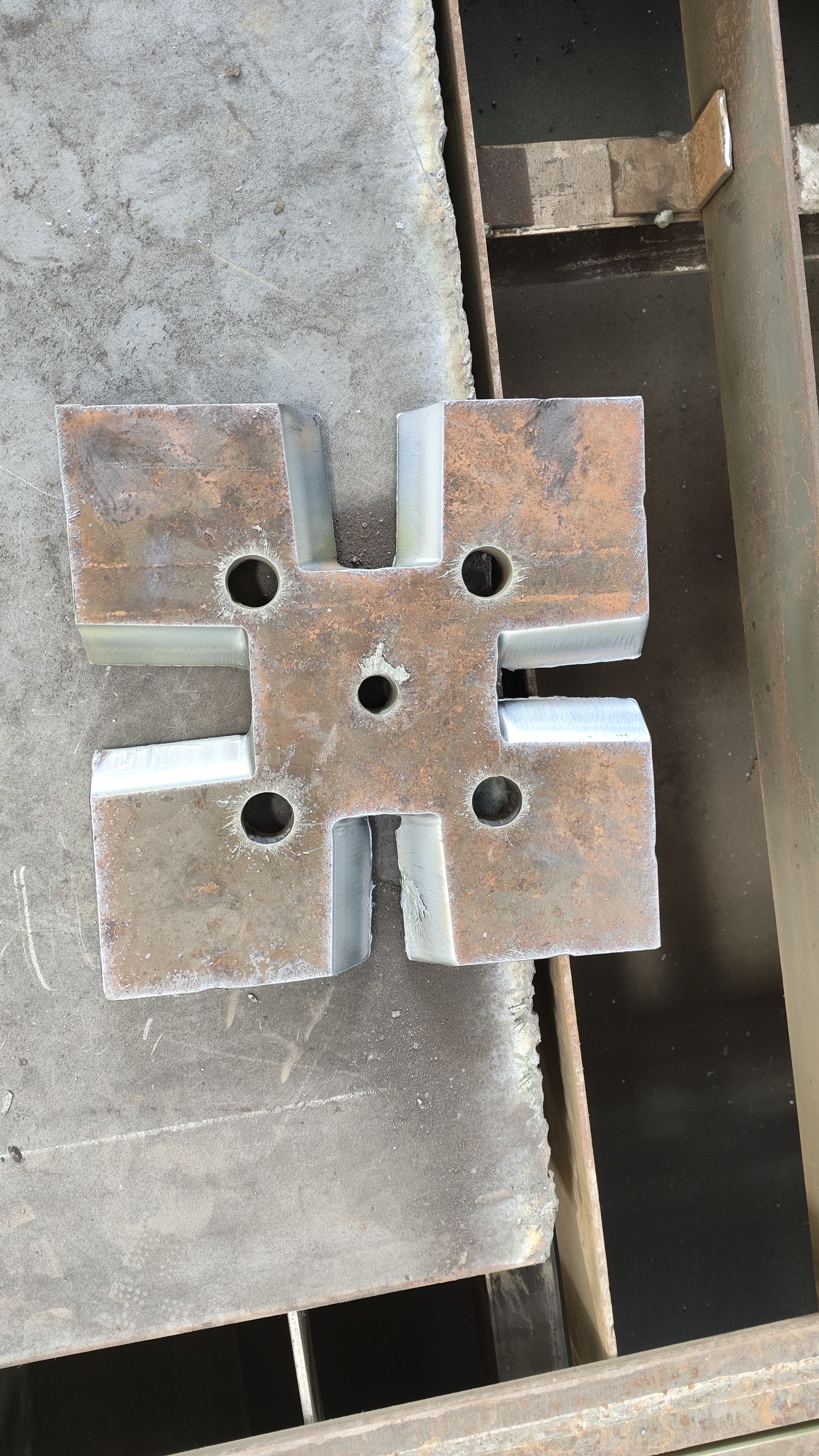

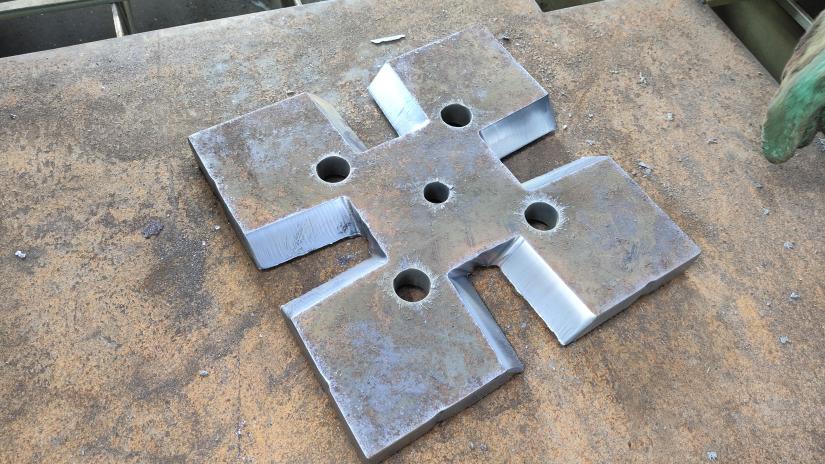

Amostra de corte
Fotos | Especificações |
| SISTEMA DE ALIMENTAÇÃO ABRASIVO Funil Abrasivo: Alimentação dinâmica de areia O tipo dinâmico substitui o tipo tradicional. O tipo manual facilita a operação. Com a ajuda do CNC podemos controlar o abrasivo automaticamente Tanque abrasivo: Pode fornecer o consumo de areia sempre após o preenchimento. Capacidade: 170L |

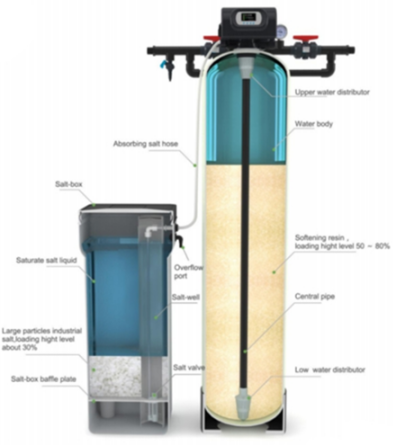

| SISTEMA DE AMACIAMENTO DE ÁGUA WT-2 Aqui estão muitos tipos de compostos na água corrente. (Carbonato de cálcio, ácido carbônico) À medida que a máquina funciona, o aumento da temperatura irá gerar alguma substância da reação da química ou da física - como chamamos de furring, o que reduzirá a vida útil do sistema de alta pressão e aumentará o custo. Após muitos anos de experiência, o sistema pode resolver o problema. |

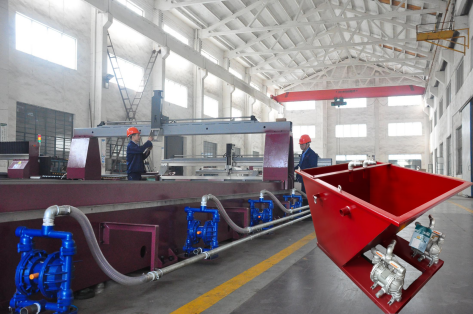

| SISTEMA DE REMOÇÃO DE LODO SR-2 Parâmetros da bomba de sucção:(China) Os parâmetros da bomba única Fluxo: 10M³/H Alcance de tiro: 50 M Pressão de saída: 6 kgf/cm² Alcance de absorção: 7 M Promessa máxima através da parte sólida: 4,5 mm Diâmetro de entrada e saída da bomba: 40mm Potência: ar comprimido A pressão máxima de entrada: 7 kgf/cm² O consumo máximo de ar: 0,6 mm³/min Diâmetro traqueal: 10mm Caixa de coleta: 1,6m*1,5m*1,2m |

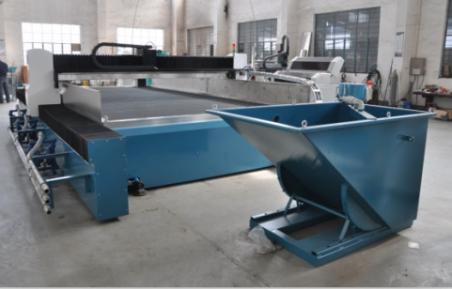

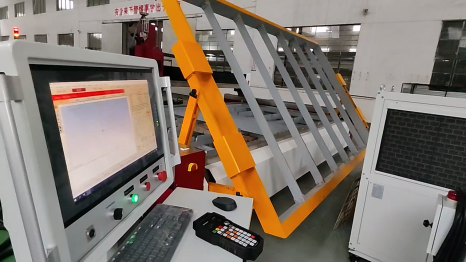

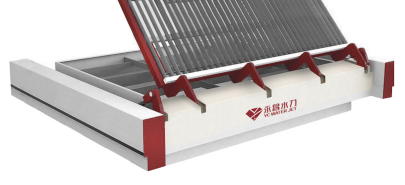

| SISTEMA DE CARGA HIDRÁULICA HYL400 1. Máx. capacidade de carga do momento de capotamento: 400KG 2. A grande plataforma de corte é operada hidraulicamente para tombar, o que permite que este carregador hidráulico carregue ou descarregue uma peça inteira de chapa, garantindo ao mesmo tempo uma perda mínima de material e um alto nível de eficiência quando a unidade de carregamento de chapa estiver funcionando. |
