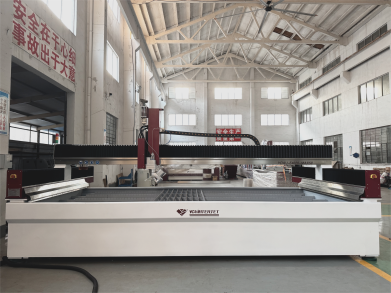

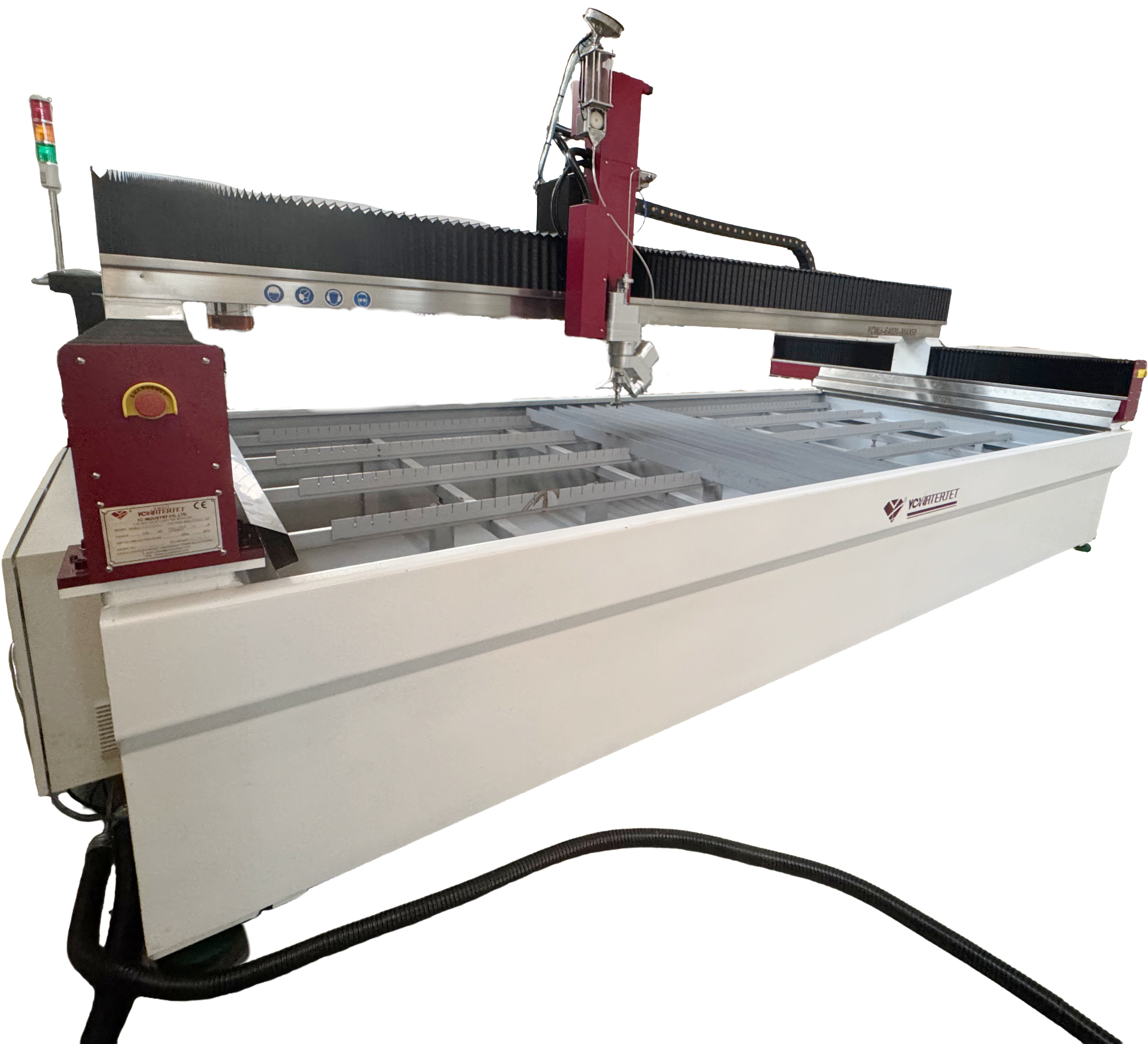

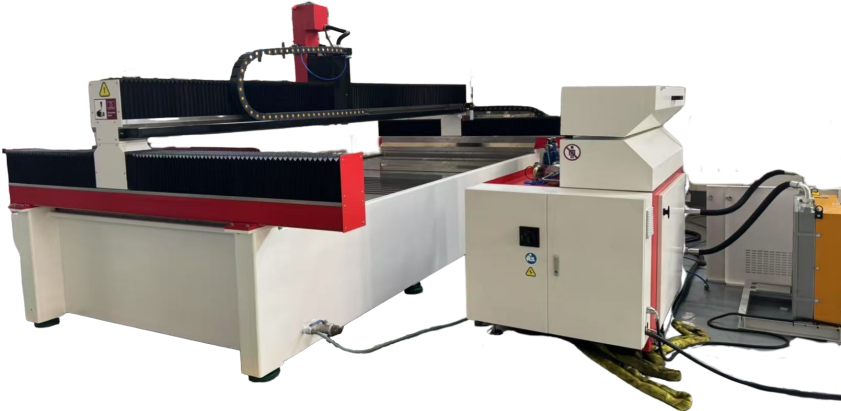

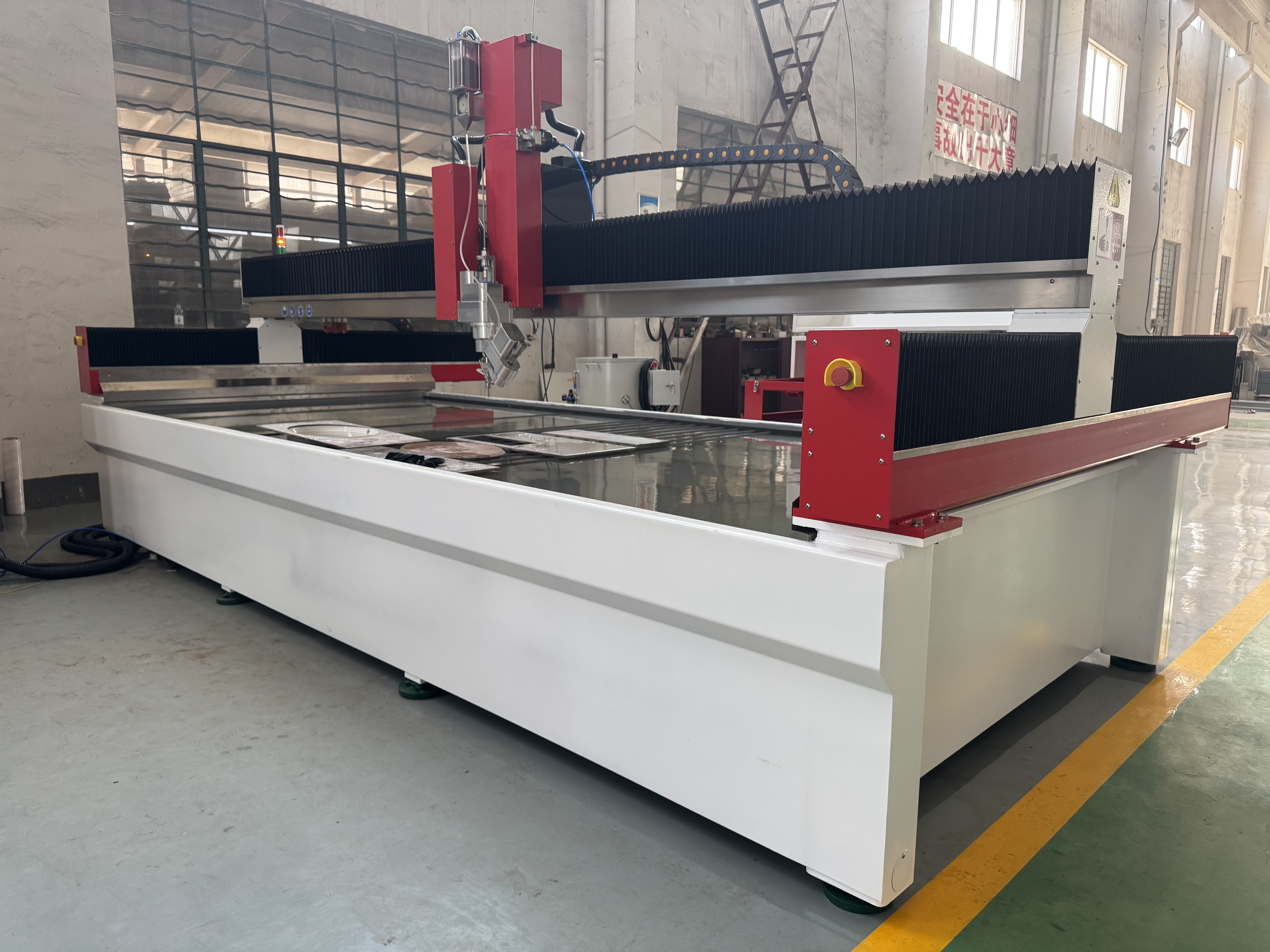

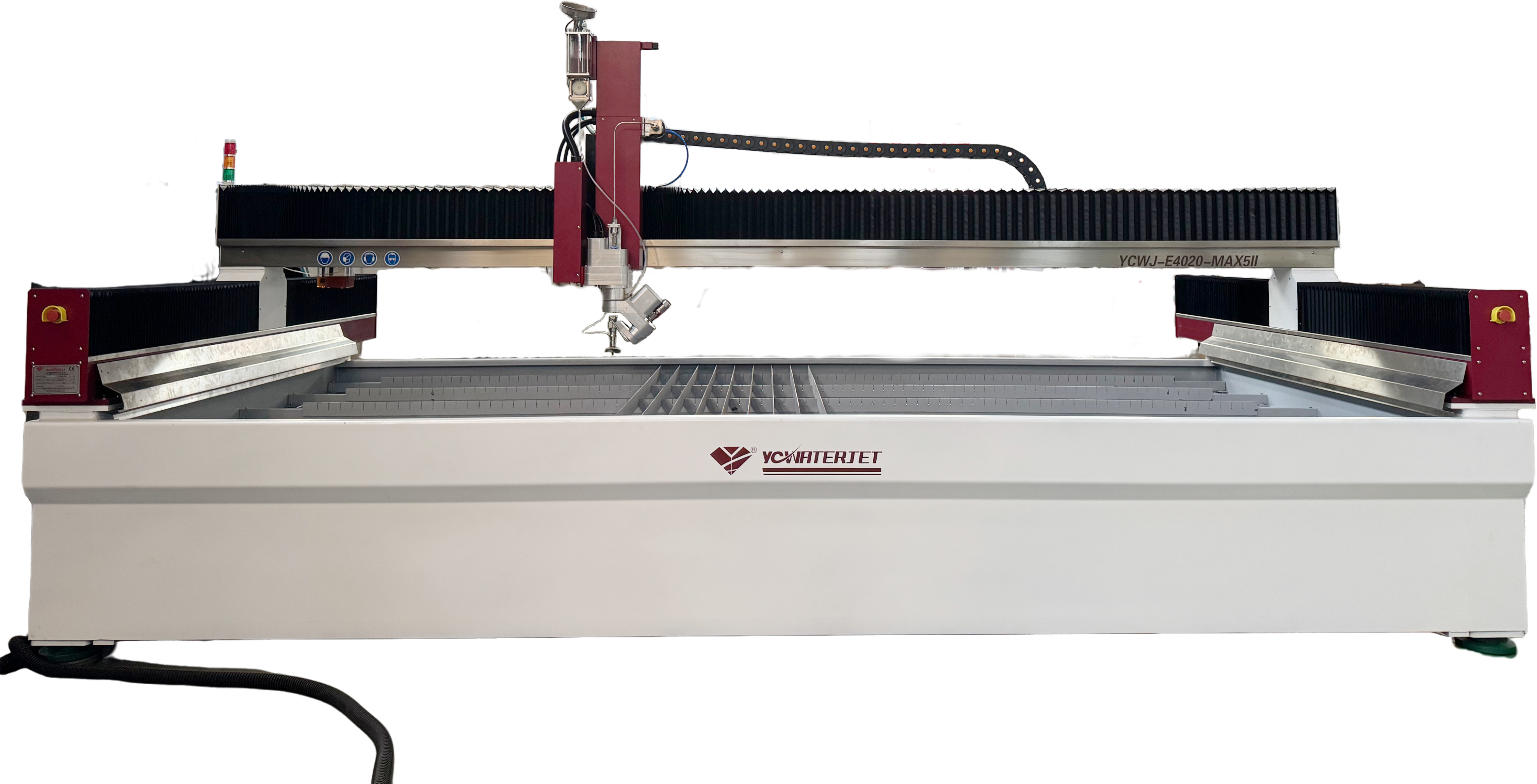

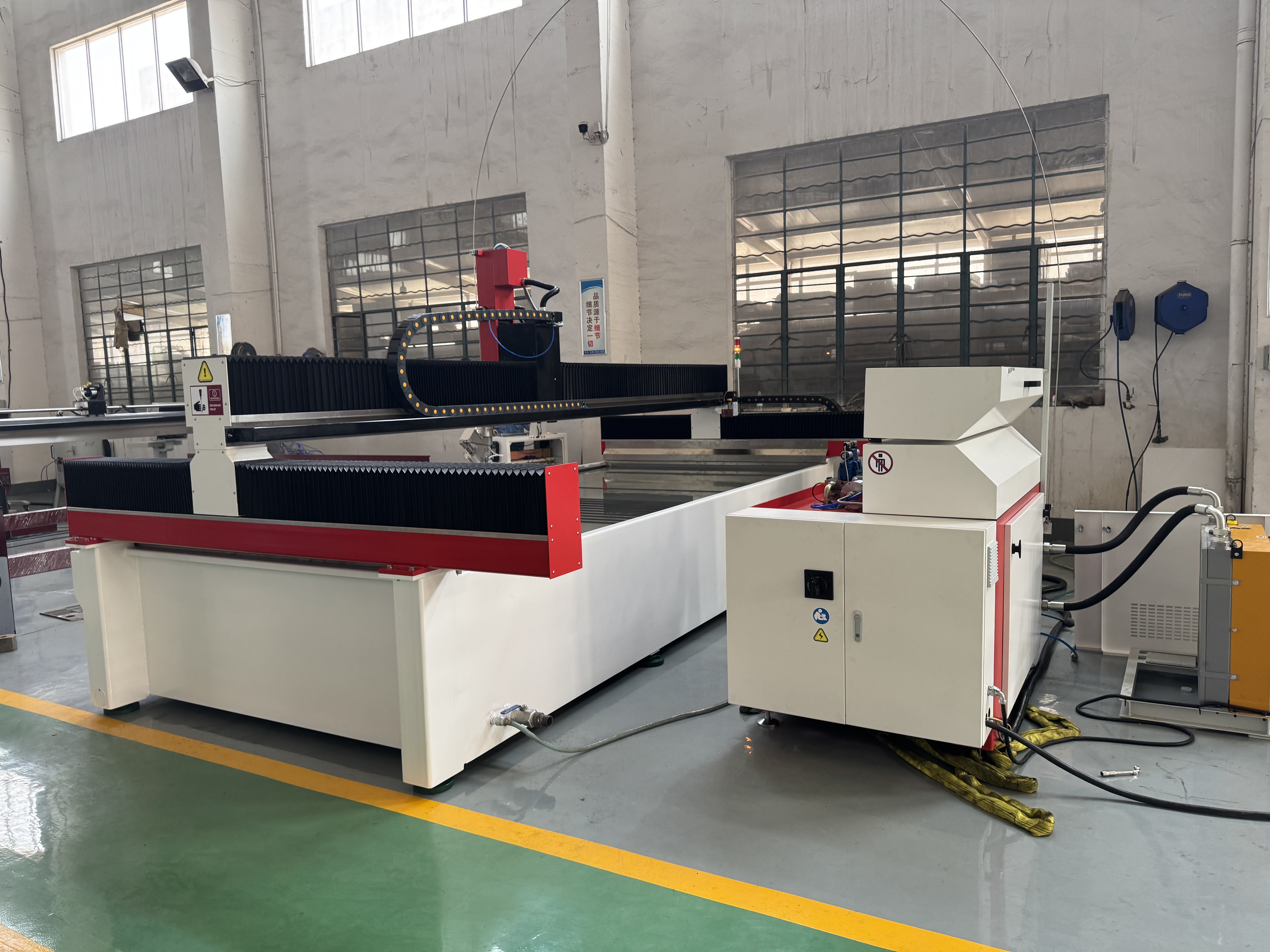

Nova máquina de corte a jato de água da série E projetada especificamente para pedra
Nome: Máquina de corte a jato de água YCWJ CNC E3020/E4020
Área de corte eficiente: 3000*2000mm/4000*2000mm
Cabeça de corte: 3 eixos / 5 eixos dinâmicos / Máximo de 5 eixos
Precisão de controle: ± 0,01 mm
Precisão de posicionamento: ± 0,025 mm
Velocidade de funcionamento a seco X,Y: 0-8m/min (personalizável)
Descrição:
Máquina CNC de corte a jato de água nova série E
• Corte a frio, zero dano térmico
Os jatos de água utilizam jatos de água de ultra-alta pressão (com abrasivos mistos) para corte, não gerando altas temperaturas. Isto evita fundamentalmente os efeitos térmicos dos métodos de corte tradicionais (como chama e laser) que podem causar fissuras, descoloração, erosão das bordas ou danos à estrutura cristalina da pedra. Isso preserva perfeitamente a cor, textura e propriedades físicas naturais da pedra. Esta é a única opção para pedras preciosas e delicadas (como mármore, quartzo e pedras semipreciosas) manterem sua beleza imaculada.
• Formas complexas ilimitadas
Os jatos de água oferecem uma precisão de ±0,1 mm e a capacidade de cortar formas infinitamente complexas. Quer se trate de padrões de mosaico intrincados, esculturas em relevo complexas ou quaisquer curvas e contornos imagináveis (como molduras de portas e janelas e colunas romanas), os jatos de água podem criá-los facilmente. Isto abre um mundo de criatividade para os designers, transformando a pedra de um bloco geométrico regular em um meio artístico que pode ser moldado em qualquer formato desejado.
• Arte perfeita
Para mosaicos superdimensionados ou padrões complexos, os jatos de água podem formar o trabalho em um único processo em uma única folha, eliminando os problemas de costura associados à montagem tradicional de múltiplas peças. Isto não só melhora a estética geral e a beleza geral da obra, mas também fortalece muito a resistência estrutural, criando um efeito artístico perfeito e contínuo.
• Uma máquina, materiais infinitos
Do quartzo mais macio ao granito mais duro, e até mesmo materiais tão diversos como metal, vidro e cerâmica, os jatos de água podem cortar sem esforço. Esta poderosa adaptabilidade permite que as empresas de processamento de pedra realizem facilmente diversos projetos multimateriais, alcançando “uma máquina para múltiplos usos” e melhorando a utilização do equipamento e a competitividade do mercado.
• Ecologicamente correto e eficiente
Os principais meios de corte durante o processo de corte são água e abrasivo natural de romã, que não produz gases tóxicos ou poeira, melhorando significativamente o ambiente de trabalho e protegendo a saúde dos funcionários. Além disso, a incisão estreita dos jactos de água (aproximadamente 1 mm) reduz significativamente o desperdício de material e aumenta a taxa de utilização de pedras preciosas, cumprindo os requisitos ambientais e de desenvolvimento sustentável da produção moderna.

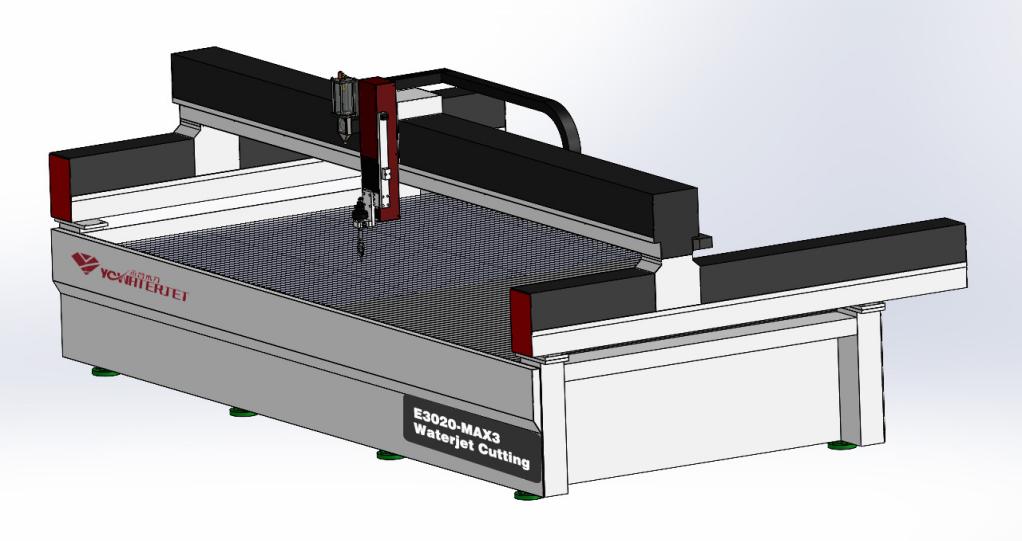

Mesa de corte por jato de água
1.(1)Área de corte eficaz: 3000*2000mm/4000*2000mm
(2)Velocidade de corrida
Eixo X: 0-8000 mm/min
Eixo Y: 0-8000 mm/min
2. Trilho guia linear: HIWIN
Parafuso de esfera: SHAC
3. Sistema Servo: INOVANCE (CONTROLE DE ÔNIBUS ETHERCAT)
4.Controlador CNC: CHAKONG
Software para jato de água: FlowEdge
5. Peças elétricas: Schneider
6. Cabos relacionados, circuitos de ar e outros acessórios

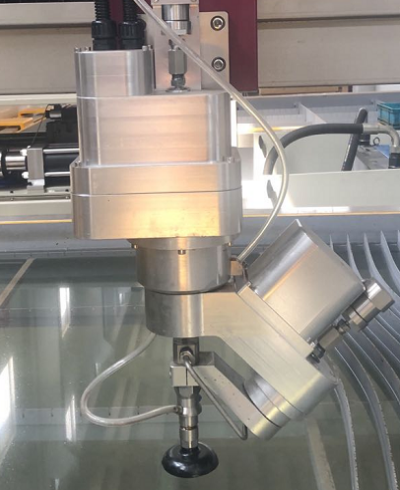

Cabeça de corte a jato de água
Cabeça de corte do eixo Max5
Ângulo de inclinação MÁXIMO:±60°
Sistema Servo EtherCAT: INOVANCE
Um eixo: 200W
Eixo C: 400W

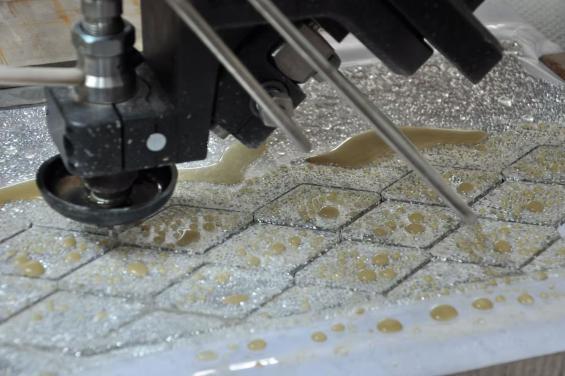

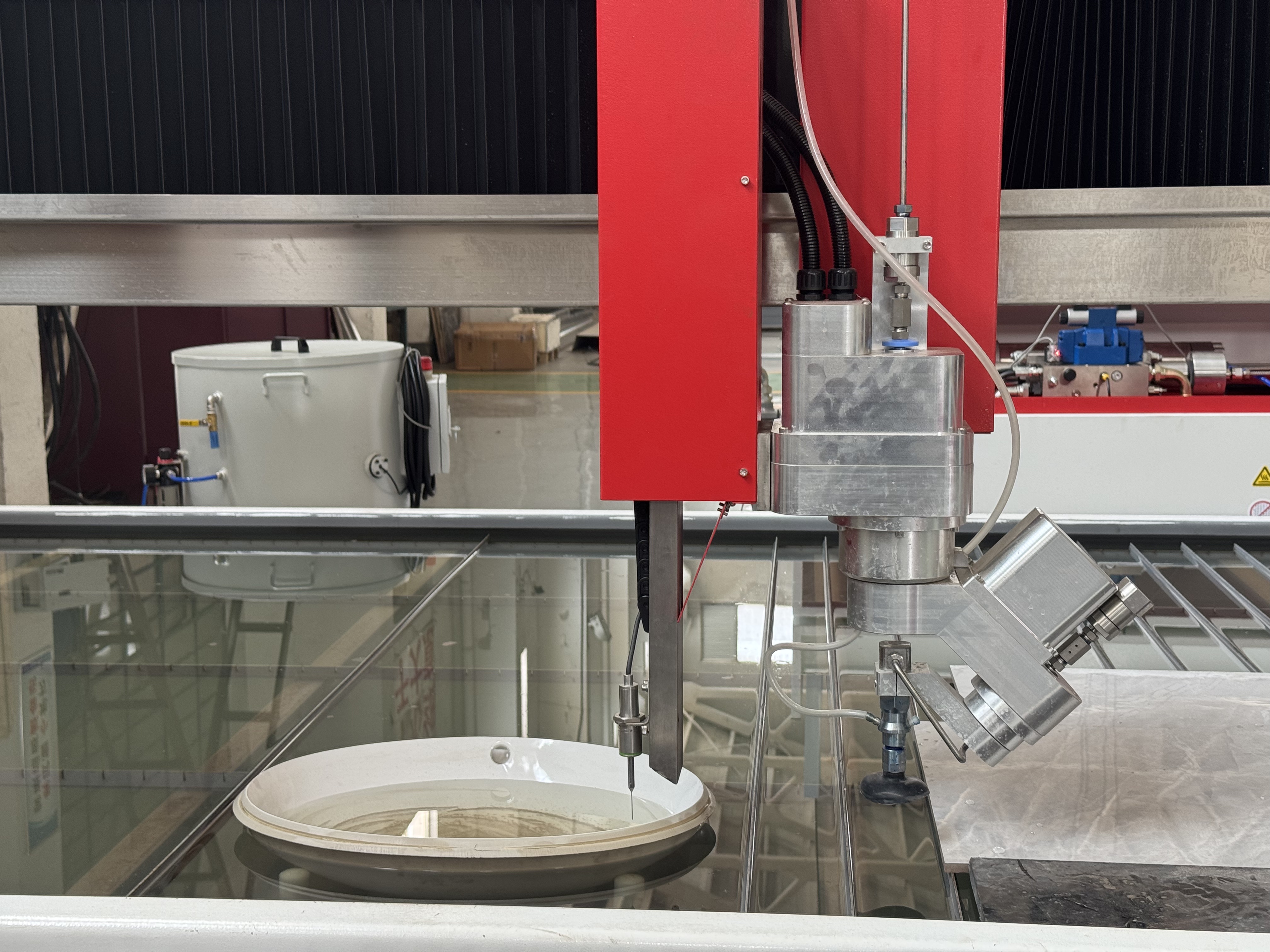

Cabeça de corte de 5 eixos com sensor de altura a laser
SENSOR DE ALTURA LASER DYNAHEIGHT 2.0
A função é usada principalmente no corte de placas de rocha, pedra, ladrilhos cerâmicos e outras indústrias. Quando os materiais com superfície irregular convexa côncava ou os materiais não são colocados horizontalmente na mesa de trabalho, isso pode garantir a distância constante do alvo no processo de processamento e melhorar a precisão do corte sem riscar e apertar a superfície.
Máquina de corte a jato de água YCWJ CNC E3020/E4020 | ||||
Parâmetros | Unidade | E3020 | E4020 | |
Área de corte eficiente | mm | 3000×2000 | 4000×2000 | |
Viagem do eixo | X | mm | 3100 | 4100 |
Y | mm | 2100 | 2100 | |
Z | mm | 150-180 | 150-180 | |
Precisão de corte | mm | ± 0,1 ( superfície superior ) | ||
Precisão de posicionamento repetitivo | mm | ±0,025 | ||
Velocidade de simulação X,Y | m/min | 0-15 | ||
Modelo de Transmissão | m/min | Trilho de guia & linear com parafuso esférico | ||

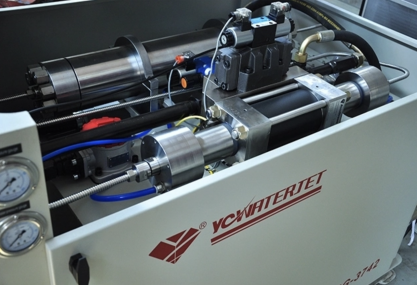

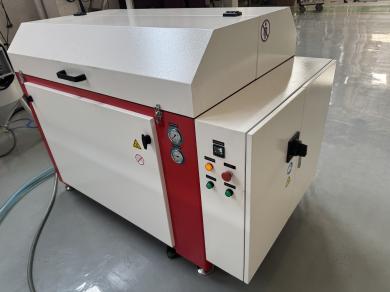

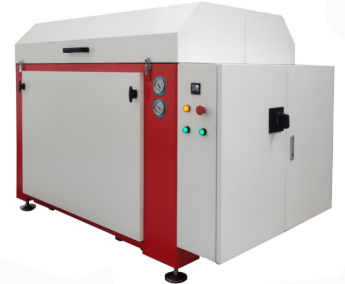

- Montagem do intensificador: Principais componentes da Accustream
- Sistema de filtragem de água tipo linha única
- Função de regulação manual de pressão
Pressão máxima: 4137bar (60000psi)
Pressão de trabalho: 340Mpa
- Início do Triângulo Estelar
Motor principal: 37KW / 50HP
Fluxo máximo de água: 3,7L / min
Principais componentes elétricos: Schneider
- PLC: Siemens
- Parada automática e proteção com pressão extra
- Bomba de reforço de água de entrada
- Sensor de temperatura do óleo
- Sensor de pressão de água de entrada
- Proteção de três camadas (sobrepressão HP/temperatura excessiva do óleo/pressão baixa da água de entrada)
- Componentes elétricos: Schneider
- CLP: Siemens
- Manômetro de pressão de óleo e água de entrada: WIKA
- Válvulas hidráulicas e bomba de óleo: HYTEK

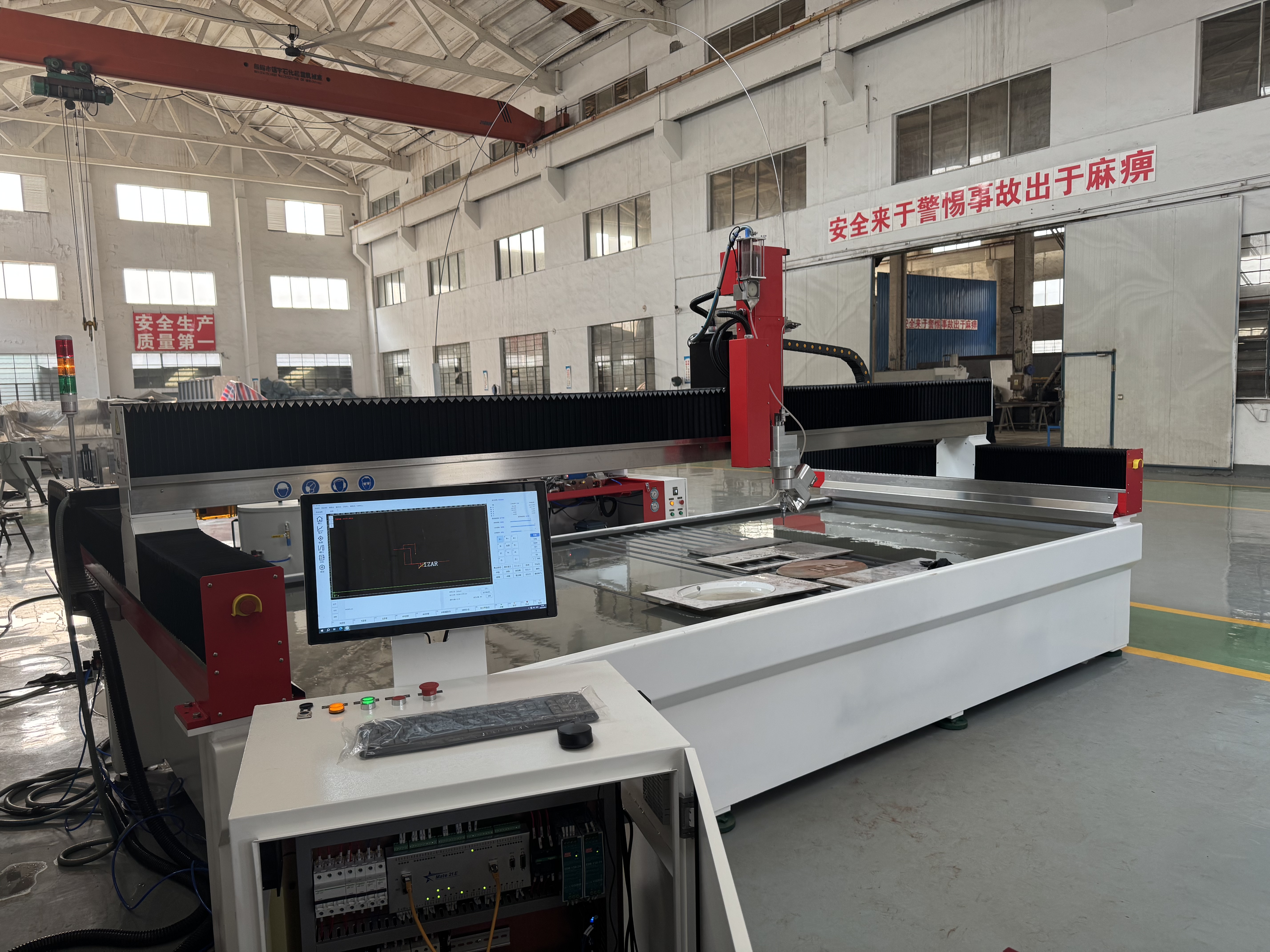

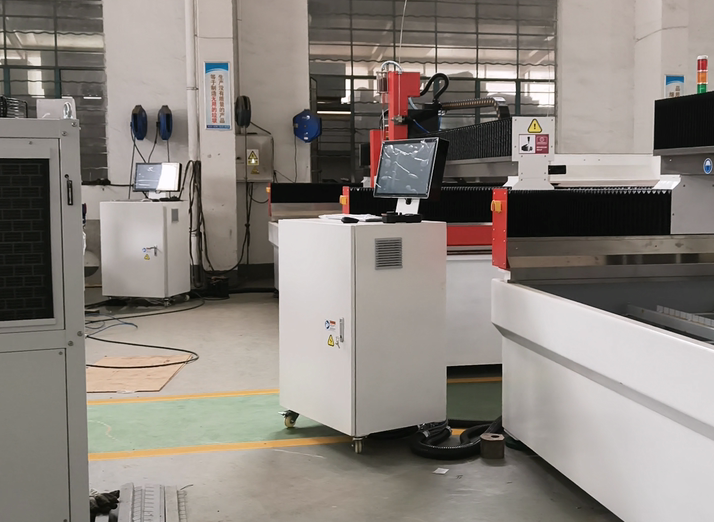

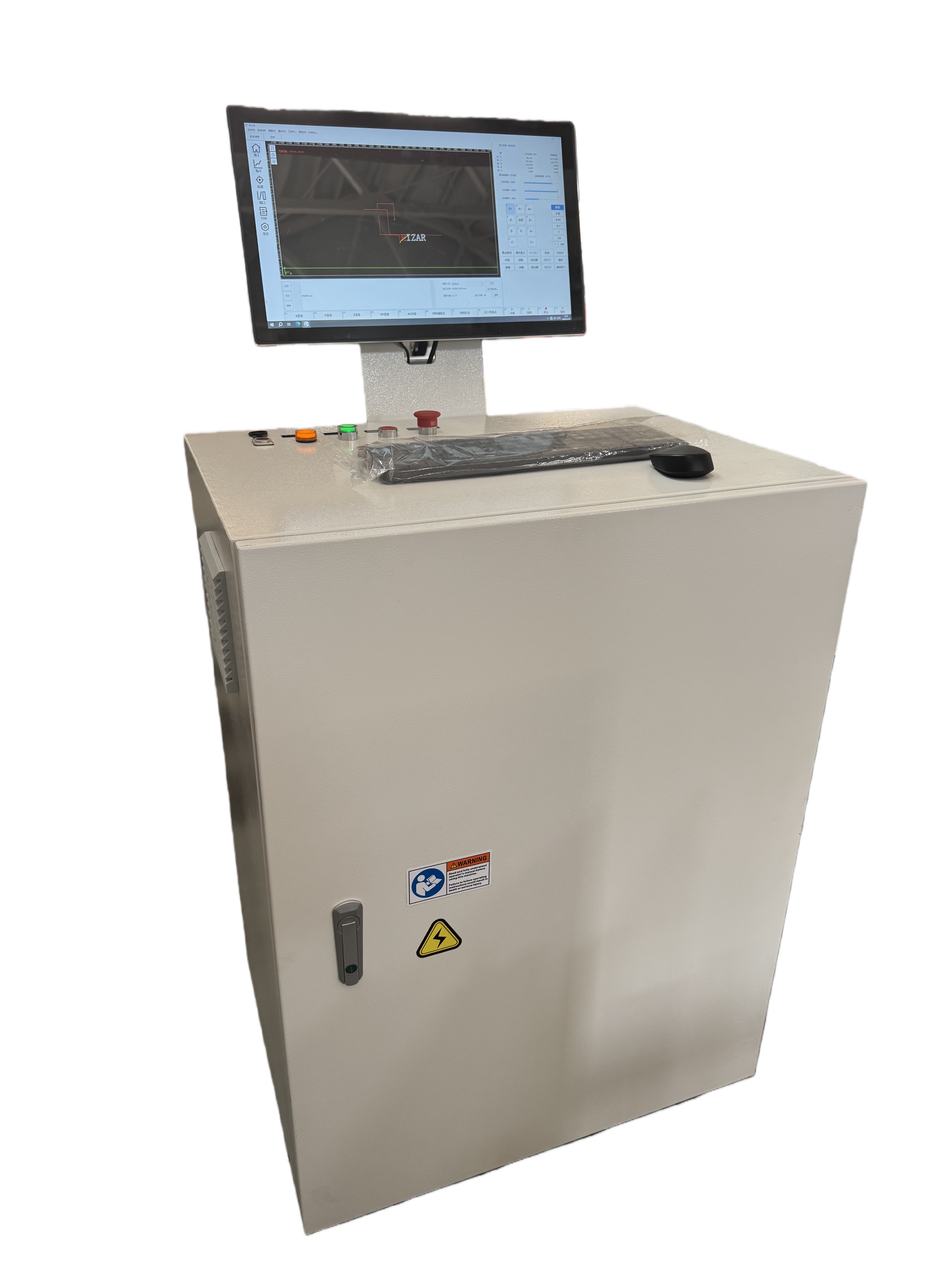

Controlador CNC
Equipado com o sistema de controle de corte por jato de água FlowEdge P100/P200 da CHAOKONG e sistema servo motor INOVANCE, oferece posicionamento preciso do eixo XY, facilidade de uso e alta confiabilidade. Sua funcionalidade é quase idêntica à do controlador CNC incluído na série padrão, mas a um preço mais acessível.
O FlowEdge P100 é um sistema de corte plano de 3 eixos usado principalmente para cortar materiais como vidro, pedra e metal. Também é adequado para cortar braçadeiras e furos de portas de vidro na indústria de banheiros.
O FlowEdge P200 é um sistema de corte de 5 eixos que suporta chanfro, usado principalmente para processar mosaicos de azulejos, bancadas de lajes, bacias de cerâmica e peças metálicas.

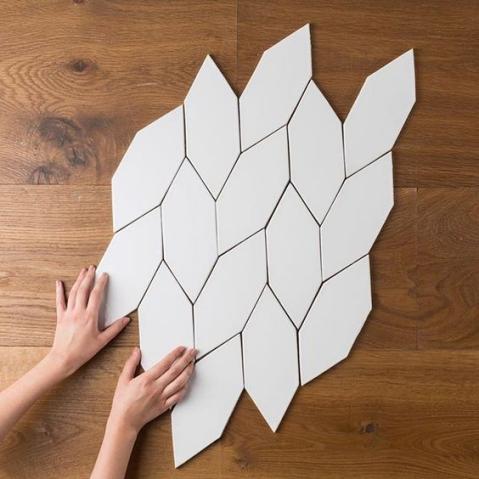

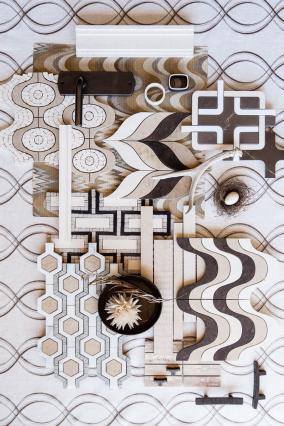

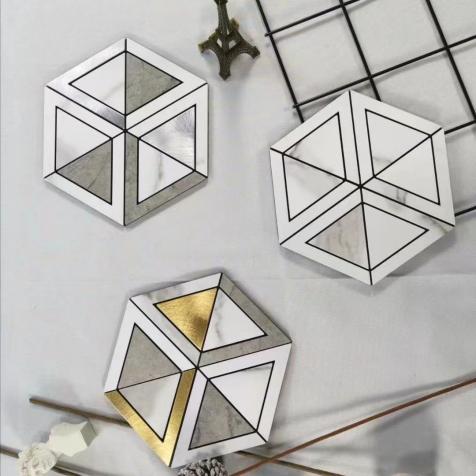

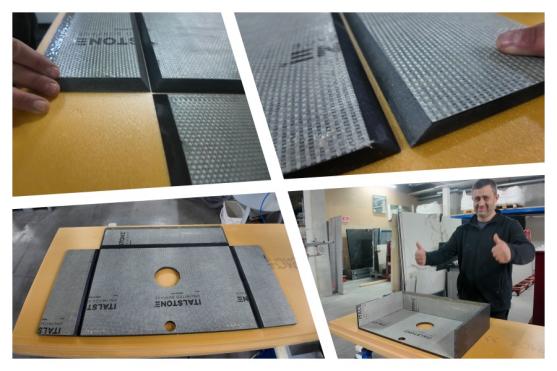

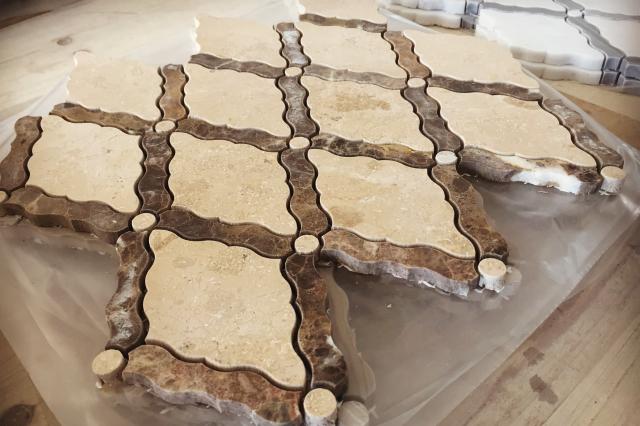

Padrão de mosaico de azulejos
Bancada de granito e mármore
Base da pia

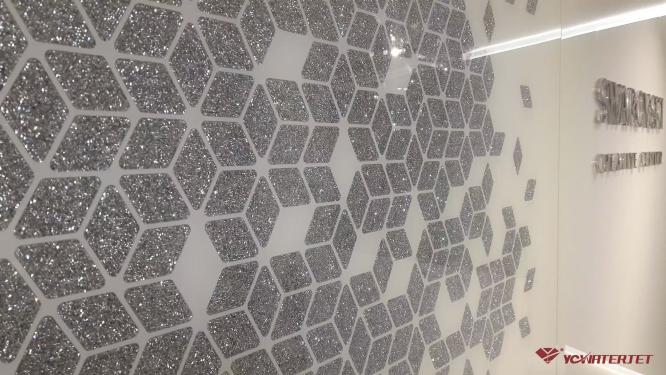

Diamantes Swarovski
Perceber:

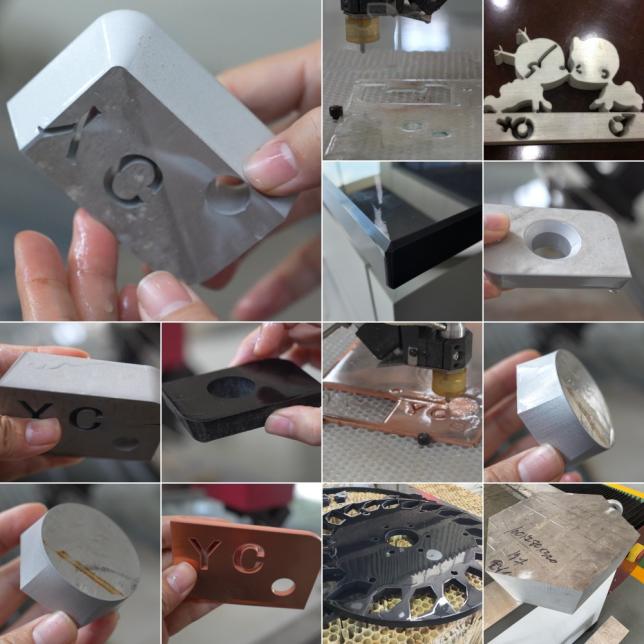

A máquina de corte por jato de água série E foi especialmente desenvolvida por nós para a indústria de corte de pedra. Em comparação com as máquinas de corte padrão, possui preço e custo mais baixos. Além de materiais de pedra, as máquinas de corte por jato de água da série E também podem cortar outros materiais, como metal, vidro, fibra de carbono, borracha, etc.
Fotos | Especificações |
| SISTEMA DE ALIMENTAÇÃO ABRASIVO Funil Abrasivo: Alimentação dinâmica de areia O tipo dinâmico substitui o tipo tradicional. O tipo manual facilita a operação. Com a ajuda do CNC podemos controlar o abrasivo automaticamente Tanque abrasivo: Pode fornecer o consumo de areia sempre após o preenchimento. Capacidade: 170L |

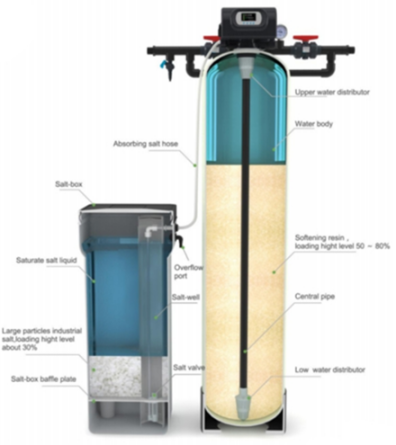

| SISTEMA DE AMACIAMENTO DE ÁGUA WT-2 Aqui estão muitos tipos de compostos na água corrente. (Carbonato de cálcio, ácido carbônico) À medida que a máquina funciona, o aumento da temperatura irá gerar alguma substância da reação da química ou da física - como chamamos de furring, o que reduzirá a vida útil do sistema de alta pressão e aumentará o custo. Após muitos anos de experiência, o sistema pode resolver o problema. |

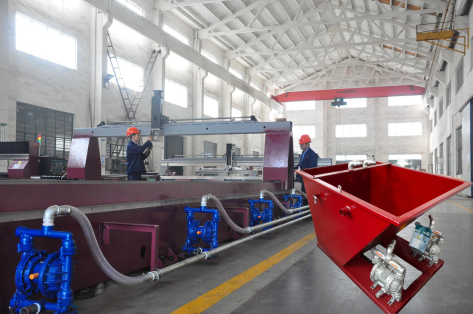

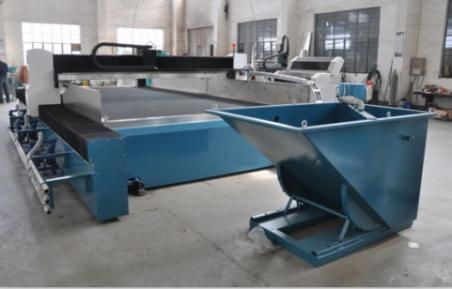

| SISTEMA DE REMOÇÃO DE LODO SR-2 Parâmetros da bomba de sucção:(China) Os parâmetros da bomba única Fluxo: 10M³/H Alcance de tiro: 50 M Pressão de saída: 6 kgf/cm² Alcance de absorção: 7 M Promessa máxima através da parte sólida: 4,5 mm Diâmetro de entrada e saída da bomba: 40mm Potência: ar comprimido A pressão máxima de entrada: 7 kgf/cm² O consumo máximo de ar: 0,6 mm³/min Diâmetro traqueal: 10mm Caixa de coleta: 1,6m*1,5m*1,2m |

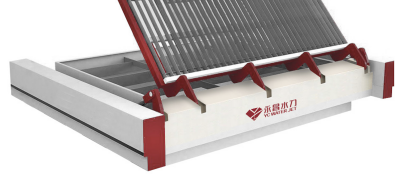

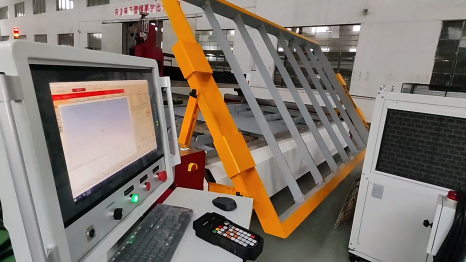

| SISTEMA DE CARGA HIDRÁULICA HYL400 1. Máx. capacidade de carga do momento de capotamento: 400KG 2. A grande plataforma de corte é operada hidraulicamente para tombar, o que permite que este carregador hidráulico carregue ou descarregue uma peça inteira de chapa, garantindo ao mesmo tempo uma perda mínima de material e um alto nível de eficiência quando a unidade de carregamento de chapa estiver funcionando. |
